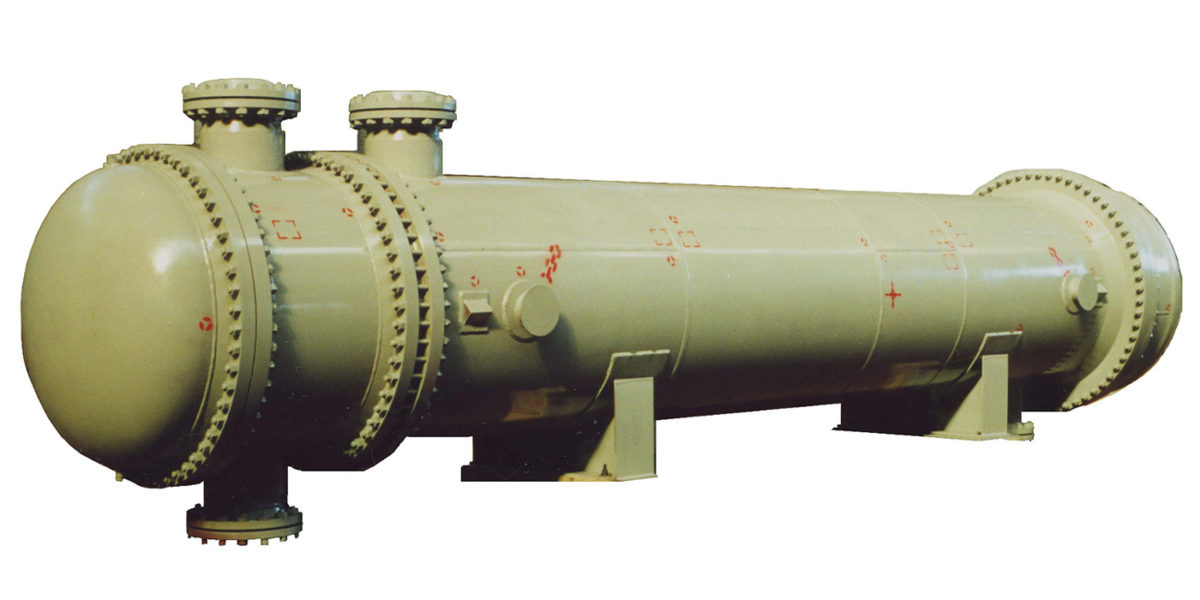

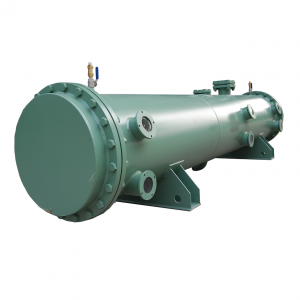

Трубчатый теплообменник

Трубчатый теплообменник –  устройство, служащее для обмена тепла между двумя средами. Он состоит из кожуха, в котором помещен пучок труб. Пучок труб внутри теплообменника может иметь прямую или спиральную форму. Чаще всего среда, отдающая тепло, проходит в трубном пучке, а среда принимающая тепло в кожухе. Благодаря различным видам конструкций, а также большому выбору размеров, кожухотрубные теплообменники сегодня находят широкое применение в промышленности и коммунальном хозяйстве.

Трубчатые теплообменники изобрели в начале прошлого века для удовлетворения потребностей тепловых станций в устройствах для конденсации пара и нагреве воды (конденсаторы и подогреватели воды, работающие при высоком давлении). Кожухотрубчатые теплообменники применяются в качестве конденсаторов пара, подогревателей, охладителей и испарителей. Со временем их конструкция дорабатывалась и совершенствовалась, стала менее громоздкой и более удобной для разборки и очистки. Совершенствование конструкции привело к широкому промышленному применению трубчатых теплообменников в нефтяной промышленности. Для эксплуатации в тяжелых условиях потребовались нагреватели и охладители различных фракций сырой нефти и сопутствующих органических жидкостей. Теплообменникам часто приходилось работать с загрязненными жидкостями при высоких температурах и давлениях, и поэтому их необходимо было конструировать так, чтобы обеспечить легкость ремонта и очистки.

С годами трубные теплообменники стали наиболее широко применяемым типом аппаратов. Это обусловлено прежде всего надежностью конструкции, большим набором вариантов исполнения для различных условий эксплуатации, в частности:

• однофазные потоки, кипение и конденсация по горячей и холодной сторонам теплообменника с вертикальным или горизонтальным исполнением;
• диапазон давления от вакуума до высоких значений;
• в широких пределах изменяющиеся перепады давления по обеим сторонам вследствие большого разнообразия вариантов;
• удовлетворение требований по термическим напряжениям без существенного повышения стоимости аппарата;
• размеры от малых до предельно больших (5000 м²);
• возможность применения различных материалов в соответствии с требованиями к стоимости, коррозии, температурному режиму и давлению;
• использование развитых поверхностей теплообмена как внутри труб, так и снаружи;
• возможность извлечения пучка труб для очистки и ремонта.

Применение трубчатых теплообменников

Как купить трубчатый теплообменник

Вы можете купить трубчатый теплообменник, обратившись к нам. Для расчета цены необходимо заполнить опросный лист и выслать в наш адрес. После чего специалисты «Тепло-Полис» произведут расчет с минимальной стоимостью теплообменника и оптимальным соответствием техническим характеристикам.
