Фанкойл деген не: құрылымы, жұмыс істеу принципі және қолдану ерекшеліктері

Фанкойл — бұл заманауи климат-бақылау жүйелерінің негізгі құрамдас бөліктерінің бірі. Оның танымалдылығы қарапайым құрылымымен, энергия үнемділігімен және тұрғын үйлер мен коммерциялық ғимараттарда қолданудың икемділігімен түсіндіріледі. Фанкойлдың не екенін және оның қалай жұмыс істейтінін түсіну үшін оның құрылымын, жұмыс істеу принципін және нақты жағдайда қолдану ерекшеліктерін қарастыру қажет.

Фанкойл — бұл кондиционерлеу немесе жылыту жүйесіндегі соңғы құрылғы, ол бөлмеге салқындатылған немесе қыздырылған ауаны таратады. Оның құрамына жылуалмасқыш, желдеткіш және басқару жүйесі кіреді. Суық немесе жылу көзі ретінде чиллер немесе жылу сорғысы қолданылады.

Осылайша, фанкойл — бұл ауа мен кеңістікті жылытуға немесе салқындатуға арналған әмбебап құрылғы.

Құрылғының қолданылуы

Фанкойлдар әртүрлі аймақтарда микроклиматты жеке реттеу қажет болғанда қолданылады. Мысалы, қонақ үйлерде, кеңселерде, сауда орталықтарында немесе орталықтандырылмаған климат-бақылауы бар пәтерлерде. Орталықтандырылған жүйелерден айырмашылығы, фанкойл әр бөлмеде температураны жеке реттеуге мүмкіндік береді.

Фанкойл тарихы

Фанкойлдардың тарихы ХХ ғасырдың ортасынан басталады, ол кезде су негізіндегі ауа кондиционерлеу жүйелері қарқынды дами бастады. Алғашында бұл құрылғылар коммерциялық ғимараттарда — қонақ үйлер мен әкімшілік орталықтарда қолданылды. Қарапайым жұмыс принципі мен модульдік құрылым оларды HVAC (жылыту, желдету және кондиционерлеу) саласында тез стандартқа айналдырды.

Бүгінде фанкойл — бұл заманауи климат жабдықтарының ажырамас бөлігі, ол жыл бойы жайлы микроклиматты қамтамасыз ете алады.

Фанкойлдың негізгі функциялары

Осы құрылғылардың функционалдығы дәстүрлі кондиционерлеуден әлдеқайда асып түседі. Заманауи су фанкойлы бірнеше тапсырманы бірден орындай алады, нәтижесінде жайлы микроклимат қамтамасыз етіледі.

1. Жазда салқындату функциясы — кез келген фанкойл үшін базалық мүмкіндік. Су чиллерден келіп, жылуалмастырғыш арқылы өтіп, бөлмедегі ауадан жылуды сіңіреді. Бұл температураны қолайлы деңгейге дейін төмендетуге мүмкіндік береді. Сонымен қатар, фанкойл салқын ауаны біркелкі таратып, өткір ағындар немесе сквозняксыз жұмыс істейді.
2. Қазіргі жылыту жүйелері дәстүрлі радиаторлардан икемді шешімдерге көше бастады. Жылыту режимінде фанкойл да сол қағидамен жұмыс істейді — тек жылу көзі ретінде қазандық немесе жылу сорғысы қолданылады. Бұл бір құрылғыны қыста да, жазда да қолдануға мүмкіндік береді.
3. Жылыту мен салқындатудан басқа, фанкойлдарда сүзгілер де бар, олар жүнді, шаңды, кір және басқа механикалық бөлшектерді ұстап қалады. Негізгі сүзгілеу деңгейі — бұл стандартты щеткалы сүзгілер, ал кейбір үлгілерде көмір сүзгілері немесе тіпті УФ-модульдер болады.

Фанкойлдың құрылымы

Фанкойлдың жұмыс принципін түсіну үшін, оның ішкі құрылымын зерттеу қажет. Үлгілер мен орындалу нұсқаларының әртүрлілігіне қарамастан, әрбір фанкойл негізгі және қосымша тораптарды біріктіретін типтік құрылымға ие.

Құрылғының негізгі элементтері

Фанкойл — бұл ауа ағынын салқындату немесе жылыту процесінде өзінің функциясын орындайтын бірнеше негізгі компоненттерден тұратын модульдік жабдық. Төменде — қабырғаға орнатылатын немесе каналды фанкойлдың негізгі элементтерінің қысқаша сипаттамасы берілген.

• Жылуалмасқыш — құрылғының негізгі жұмыс органы. Оның ішінен чиллерден немесе қазандық қондырғысынан келетін жылу тасымалдағыш (салқындатылған немесе қыздырылған су) өтеді. Дәл осы жерде су мен ауа арасындағы жылу алмасу жүреді — бұл жұмыс режиміне байланысты. Жылуалмасқыштың пішіні мен материалы жылу өткізу тиімділігіне және жылдамдығына әсер етеді.
• Желдеткіш ауа ағынын жылуалмасқыш арқылы жылжытады. Үлгіге байланысты желдеткіш тангенциалды немесе орталықтандырылған болуы мүмкін. Ол ауаны бөлмеге біркелкі тарату үшін қажетті қысымды жасайды.
• Ауа сүзгісі ауа ағынымен бірге келетін шаңды және ірі бөлшектерді ұстап қалады. Ол жылуалмасқышты ластанудан қорғау үшін орнатылады.
• Қорап — ішкі бөлшектерді сыртқы әсерлерден қорғайтын механикалық қорғаныс. Ол пластиктен, болаттан немесе мырышталған металдан жасалуы мүмкін. Каналды үлгілерде қораптың беріктігі жоғары және шуды азайту үшін қосымша оқшаулануы мүмкін.
• Дренаж жүйесі — салқындату режиміндегі ажырамас элемент. Жылуалмасқыш бетінде пайда болған конденсат арнайы науа және дренаж түтігі арқылы шығарылады.

Қосымша компоненттер (автоматика, басқару)

Негізгі элементтерден басқа, заманауи фанкойл максималды дәлдік пен ыңғайлылықты қамтамасыз ететін интеллектуалды басқару модульдерімен жабдықталған. Бұл компоненттер «чиллер-фанкойл» жүйелерінде әсіресе маңызды.

Қосымша тораптардың ішінен мыналарды атап өтуге болады:

• Термостаттар мен бөлме контроллерлері — қажетті температура мен режимді орнатуға мүмкіндік береді;
• Моторлы клапандар — термостаттан сигнал бойынша судың ағымын басқарады;
• Ылғалдылық және CO₂ датчиктері — премиум-кластағы үлгілерде кездеседі;
• Таймерлер мен бағдарламалаушылар — қосу/өшіру циклдерін автоматты түрде орындайды.

Фанкойл: жұмыс істеу принципі

Құрылғының тиімділігі мен әмбебаптығын түсіну үшін фанкойлдың қалай жұмыс істейтінін қарастыру маңызды. Жұмыс принципі судың және ауаның арасындағы тиімді жылу алмасуына негізделген.

Ауа қалай айналымда болады

Орнатылған желдеткіш бөлмеден ауаны тартып алады, оны жылуалмасқыш арқылы өткізеді және салқындатылған немесе қыздырылған күйде қайтарады. Мұндай айналым әдісі біркелкі микроклиматты сақтауға мүмкіндік береді.

Вентилятордың пішіні мен орнатылу түрі (мысалы, қабырғаға немесе каналды фанкойл) ауа ағынының бағыты мен күшіне әсер етеді. Дұрыс орнатылған жағдайда ауа біркелкі таралады, сквозняк пен қызу/салқындау аймақтарынан аулақ болады.

Су мен ауаның арасындағы жылуалмасу

Негізгі процесс жылуалмасқыш ішінде жүреді, онда маусымға байланысты су айналады — салқын немесе жылы. Салқындату кезінде фанкойл бөлмедегі ауадан жылуды тартып алады да, оны суға береді, ал жылыту кезінде — керісінше.

Әртүрлі режимдерде жұмыс істеу (салқындату/жылыту)

Фанкойл жазда да, қыста да жұмыс істей алады. Салқындату режимінде жылуалмасқышқа шамамен 7 °C температурадағы су беріледі, ал жылыту режимінде — 40–60 °C.

Режимдер арасындағы ауысу әдетте термостат пен реттегіш клапандар арқылы автоматты түрде жүзеге асырылады.

Құбыр саны бойынша

Бұл параметр құрылғыға қанша контур (құбыр) қосылғанын және, сәйкесінше, қандай жұмыс режимдері бір уақытта қолжетімді екенін көрсетеді.

Екі құбырлы

Екі құбырлы фанкойлдар — бұл классикалық схема, мұнда бір құбыр жұбы судың берілуі мен қайтарылуына жауап береді. Мұндай конфигурацияда фанкойл не салқындату, не жылыту режимінде кезектесіп жұмыс істей алады.

Төрт құбырлы

Күрделірек құрылым: екі құбыр — жылы су үшін, екеуі — суық су үшін. Бұл бір фанкойлды бір уақытта кейбір бөлмелерді жылытуға, ал басқаларын салқындатуға пайдалануға мүмкіндік береді.

Төрт құбырлы модельдер көбінесе коммерциялық нысандарда, бизнес-орталықтар мен мекемелерде қолданылады, мұнда әр аймақта микроклиматты тәуелсіз басқару маңызды.

Фанкойлды пайдаланудың артықшылықтары

Климат-бақылау жүйесін таңдай отырып, техникалық сипаттамалар мен пайдалану артықшылықтарын ескеру маңызды.

Фанкойлдар әр бөлме мен аймақта микроклиматты жеке реттеуге мүмкіндік береді, бұл әсіресе қонақ үйлерде, кеңселерде және жеке жылыту жүйесі бар пәтерлерде ыңғайлы. Мысалы, су fanкойлын жатын бөлмеге немесе жұмыс бөлмесіне орнатуға және басқа бөлмелерден тәуелсіз температураны реттеуге болады.

Температураны, желдеткіш жылдамдығын және жұмыс режимін дәл реттеу мүмкіндігі фанкойлды айнымалы жүктемелі ғимараттарда пайдалануға ыңғайлы етеді — бір бөлігінде салқындату, екіншісінде жылыту қажет болғанда.

Су арқылы жылу беру есебінен фанкойлдар дәстүрлі кондиционерлермен салыстырғанда аз энергия тұтынады. «Чиллер-фанкойл» жүйелерінде әр блокта компрессор болу қажет емес — салқындату немесе жылыту орталықтандырылып, ауа бөлмелерге таратылады.

Бұл ірі ғимараттарда әсіресе маңызды, өйткені дұрыс ұйымдастырылған аймақтық климат-бақылау энергияны тұтынуды айтарлықтай азайтуға мүмкіндік береді.

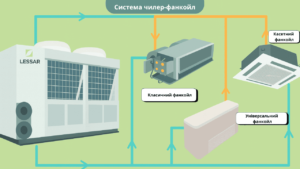

Фанкойлдар жылу сорғыларына, чиллерлерге, қазандықтарға және басқа да жылу мен салқындық көздеріне оңай біріктіріледі. Бұл оларды жаңа нысандар үшін де, қолданыстағы жүйелерді жаңғырту үшін де әмбебап шешім етеді.

Сондықтан да, фанкойл мен кондиционерді салыстырғанда, көптеген мамандар фанкойлды таңдайды — әсіресе инженерлік желілердің күрделі конфигурациясы немесе орталықтандырылған жүйе туралы сөз болғанда.

Фанкойлдардың кемшіліктері

Көптеген артықшылықтарына қарамастан, фанкойлдардың белгілі бір шектеулері бар. Фанкойл негізіндегі жүйелерге жылу тасығышты жеткізу үшін құбырларды, сорғы топтарын, теңгеру клапандарын төсеу қажет. Осы себепті бастапқы орнату құны стандартты сплит-жүйеге қарағанда жоғары. Бұл әсіресе төрт құбырлы конфигурацияны жобалау кезінде айқын сезіледі.

Екінші жағынан, ұзақ мерзімді пайдаланудағы үнем бастапқы шығындарды өтей алады — әсіресе үлкен аумақты немесе күрделі жоспарлы ғимараттарда.

Фанкойл — бұл желдеткіші мен сүзгілері бар механикалық құрылғы, оны үнемі тазалап, тексеріп отыру қажет. Бұл, әсіресе, корпус ашық модельдер үшін маңызды, мысалы, қабырғаға орнатылған су фанкойлдарында, онда сүзгі ластануы ауаға тікелей жанасу салдарынан жылдамырақ жүреді.

Тұрақты техникалық қызмет көрсету (жылуалмастырғышты тазалау, дренажды тексеру, сүзгіні ауыстыру) — жабдықтың дұрыс және ұзақ мерзімді жұмыс істеуінің міндетті шарты.

Заманауи технологияларға қарамастан, желдеткіштің жұмысы әлі де шудың көзі болып қала береді. Шудың деңгейі модельге, айналу жылдамдығына және орнату сапасына байланысты. Арзан модельдерде немесе дұрыс орнатылмаған кезде қосымша діріл пайда болуы мүмкін, әсіресе түнде.

Сондықтан фанкойл мен кондиционер арасында таңдау жасағанда, акустикалық жайлылық талаптарын ескеру маңызды — әсіресе жатын бөлмелер мен жұмыс кеңістіктері үшін.

Қолдану салалары

Фанкойл — бұл әртүрлі объектілер түрлеріне сай келетін икемді шешім:

• Қазіргі пәтерлер мен коттедждерде фанкойлдар дәстүрлі радиаторлар мен сплит-жүйелерге балама ретінде қолданылады. Мұндай жағдайда интерьерге сәйкес келетін және күрделі орнатуды қажет етпейтін қабырғаға немесе еденге орнатылатын шағын шешімдер танымал.
• Фанкойлдар бизнес-орталықтарда, сауда кешендерінде, қонақ үйлерде және әкімшілік ғимараттарда кеңінен қолданылады. Олар климатты аймақтық реттеуді ұйымдастыруға және жылыту/салқындату ресурстарын тиімді пайдалануға мүмкіндік береді.
• Өндірістік кәсіпорындарда фанкойлдар кеңселерде, зертханаларда және тұрмыстық аймақтарда нақты температуралық бақылау қажет жерлерде қолданылады. Жылу сорғысымен немесе чиллермен біріктіре отырып, олар аймақтық климат-бақылау жүйесін тиімді ұйымдастыруға мүмкіндік береді.

Фанкойлдар жылу сорғысы үшін жиі қолданылады, себебі олар қыс мезгілінде жылыту және жазда салқындату режимінде жұмыс істей алады.

Фанкойлды басқа жүйелермен салыстыру

Климаттық жабдықты таңдағанда, фанкойлды басқа жылыту және салқындату жүйелерімен салыстыру қажет. Төменде қысқаша салыстыру көрсетілген:

• Кондиционерлер – әрбір блокта тоңазытқыш және компрессоры бар жабық жүйелер. Оларға қарағанда, фанкойлдар жылу тасығыш ретінде суды пайдаланады, бұл энергияны тұтынуды азайтады және техникалық қызмет көрсетуді жеңілдетеді. Фанкойлдар климатты жеке басқаруға көбірек мүмкіндік береді және жаңартылатын энергия көздерімен (жылу сорғылары, күн коллекторлары) біріктіріле алады.
• Радиаторлар тек жылытуға арналған және ауа айналымын қамтамасыз ете алмайды, бұл жылыту тиімділігін төмендетеді. Ал фанкойлдар, керісінше, жылыту мен салқындату функцияларын атқарады және бөлмедегі ауаның белсенді қозғалысын қамтамасыз етеді. Бұл, әсіресе, маусымаралық және ауыспалы климат үшін өзекті.
• Орталықтандырылған жылыту температураны аймақтар бойынша реттеуге мүмкіндік бермейді және көбінесе маусымдық іске қосумен байланысты. Фанкойлдар бұл мәселені шешеді, әр бөлмеде температураны жеке басқаруға мүмкіндік береді.

Жылу сорғысымен фанкойлды қолдану әсіресе тиімді — мұндай үйлесімде дәстүрлі жылыту жүйесінен толықтай бас тартып, энергия үнемдейтін микроклимат басқару жүйесіне көшуге болады.

Фанкойлды орнату

Фанкойлды дұрыс орнату — оның тиімді және шусыз жұмыс істеуінің кепілі. Орнату орнын дұрыс таңдамау, құбырларды немесе дренажды қате қосу ағып кетуге, шудың пайда болуына немесе өнімділіктің төмендеуіне алып келуі мүмкін. Сондықтан орнату өндірушінің техникалық құжаттамасына қатаң сәйкес жүргізілуі керек.

Орнату кезеңдері

Фанкойлды орнату бірнеше міндетті кезеңдерді қамтиды:

1. Орнату орнын анықтау — ауаға, дренажға және құбырларға қолжетімділікті ескере отырып.
2. Кронштейндерге немесе тіректерге орнату (мысалы, едендік фанкойл үшін).
3. Жылу тасығышты жеткізу жүйесіне қосу (екі немесе төрт құбырлы қосылыс).
4. Дренаж жүйесіне қосу.
5. Желдеткіш пен басқару жүйесін электрмен жабдықтау.
6. Барлық режимдерді іске қосу және тексеру.

Әрбір кезең инженерлік желілерді жобалаудың қауіпсіздік техникасы мен стандарттарына сай орындалуы тиіс.

Фанкойлды қабырғаға, жиһазға немесе басқа ауа ағынын шектейтін кедергілерге тым жақын орнатуға болмайды. Бұл әсіресе ауа желдеткіштері мен қабылдауы бүйір немесе төменгі панель арқылы жүзеге асырылатын құрылғылар үшін маңызды (мысалы, едендік фанкойл).

Сондай-ақ, сүзгіге, жылуалмастырғышқа және желдеткішке кейінгі қызмет көрсету үшін горизонтальды орнату және қолжетімділік қамтамасыз етілуі керек.

Күтім және қызмет көрсету

Тіпті ең заманауи фанкойл да салқындату үшін тұрақты техникалық қызмет көрсетуді қажет етеді. Уақытында көрсетілмеген қызмет тиімділіктің төмендеуіне, энергия шығынының артуына және тіпті істен шығуға әкелуі мүмкін.

Ұсынылатын қызмет көрсету аралығы — жыл бойы жұмыс істеген жағдайда әр 6 айда бір рет. Тек маусымда ғана (мысалы, жазда салқындату үшін) қолданылатын фанкойлдар үшін жылына бір рет тексеру жеткілікті — іске қосар алдында.

Ластанған сүзгі — желдеткіштің тиімділігінің төмендеуінің және шу деңгейінің жоғарылауының жиі себебі. Оны шаю немесе нұсқаулыққа сәйкес ауыстыру қажет. Дренаж жүйесі де үнемі тексеріліп тұруы тиіс. Дренаждың бітелуі, әсіресе салқындату режимінде жұмыс істеген кезде, еденге судың ағып кетуіне әкелуі мүмкін.

Шаң, конденсат және жылуалмастырғыштағы тұнбалар жылу беруді нашарлатады. Оны жұмсақ щеткамен немесе ауа ағынымен тазарту керек. Желдеткіш ластану, бөтен шу және бос айналу болуына тексеріледі. Қажет болса, теңгерімдеу және майлау жүргізіледі.

Жиі кездесетін ақаулар және оларды шешу жолдары

Фанкойлдар, кез келген техника секілді, ақау беруі мүмкін. Төменде жиі кездесетін мәселелер және оларды шешу жолдары келтірілген.

Су ағуы. Көбінесе себеп — дренаж түтігінің бітелуі немесе оның дұрыс еңісте орнатылмауы. Сондай-ақ, тозған тығыздағыштар салдарынан ылғалдың конденсациясы болуы мүмкін. Егер салқындату режиміндегі фанкойл ағып жатса — алдымен дренаж жүйесі тексеріледі.

Ауа ағыны әлсіз. Мүмкін себептері:

• Сүзгінің ластануы;
• Желдеткіштің ластануы;
• Электрқозғалтқыштың ақауы;
• Қате орнату (қабырғаға немесе заттарға тым жақын орналасу).

Шешімі — тазарту, сүзгіні ауыстыру, электр жабдықтарын тексеру.

Теңсіз жылыту немесе салқындату. Себептері келесі болуы мүмкін:

• Жүйенің ауа толуы;
• Жылуалмастырғыштағы су ағынының жеткіліксіздігі;
• Термостат пен басқару клапанының ақауы;
• Жылуалмастырғыштың ластануы немесе тозуы.

Фанкойлды қалай таңдау керек

Фанкойлды дұрыс таңдау — бүкіл климаттық жүйенің тиімді және үнемді жұмысының кепілі. Қуаттылықтан бөлек, ғимараттың сипаттамалары, қосылу түрі, орнату тәсілі және жылу немесе салқын көзімен үйлесімділігі де ескерілуі қажет.

Жабдықты таңдағанда келесі параметрлерге назар аудару керек:

• Орнату түрі (қабырғаға, еденге, кассеталы және т.б.);
• Автоматика және басқару жүйесінің болуы;
• Құбыр саны (2 немесе 4);
• Суық және жылу бойынша өнімділігі;
• Шу деңгейі мен өлшемдері.

Егер сіз фанкойлды тек салқындату үшін қолданбақ болсаңыз, кіріс суының температура параметрлері мен дренаж жүйесіне қойылатын талаптарды нақтылау қажет.

Бөлменің ауданына қарай таңдау келесі мәндерге негізделеді:

• 20 м² дейін — өнімділігі 2–2,5 кВт;
• 25–40 м² — 3–4 кВт;
• 40–60 м² — 5–6 кВт.

Алайда нақты таңдау үшін төбе биіктігі, жылуоқшаулау деңгейі, терезе саны және олардың бағыты секілді факторларды да ескеру қажет.

Нарықта ондаған фанкойл өндірушілері бар, олардың ішінде:

• Daikin.
• Gree.
• Carrier.
• Toshiba.
• Midea.

Көптеген үлгілер жылу сорғыларымен және чиллерлермен үйлесімді, пәтерлерге, кеңселерге және коммерциялық нысандарға жарамды.

Фанкойлға жылуалмастырғыш қажет пе?

Кейде стандартты емес жобаларда немесе жөндеу кезінде жылуалмастырғышты ауыстыру қажеттілігі туындайды. Teplo-Polis компаниясы сіздің фанкойл моделімен толық үйлесетін жеке жылуалмастырғыштарды дайындауды ұсынады.

Біз мыналарды ескереміз:

• орнату түрі;
• қуаттылығы;
• жылутасымалдағыш сипаттамалары;
• өлшемдік және орнату параметрлері.

Нақты кеңес алу, бағасын есептеу және дайындау мерзімдерін білу үшін бізге хабарласыңыз. Біз бүкіл Қазақстан бойынша жұмыс істейміз және монтаж ұйымдарымен әріптестік орнатқанбыз.

Фанкойл — бұл кез келген ғимарат түрі үшін ыңғайлы, әмбебап және энергияны үнемдейтін климаттық шешім. Үлгілердің алуан түрлілігі, монтаждың икемділігі мен дербес басқару мүмкіндігі арқасында фанкойлдар жеке құрылыс саласында да, коммерциялық секторда да кеңінен қолданылады.
