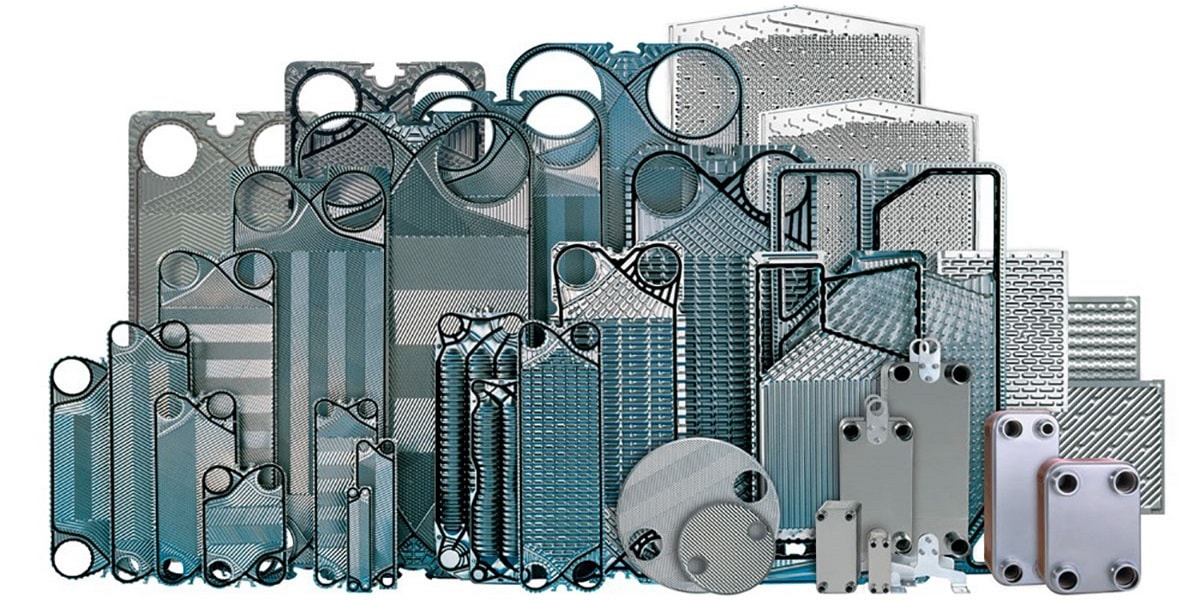

Комплектующие теплообменника

Пластинчатый теплообменник — это высокоэффективное решение для теплопередачи в инженерных и промышленных системах. В центре его конструкции — пластины. От них зависит эффективность и устойчивость всей системы. Именно они определяют, насколько надежно и стабильно будет работать оборудование при разных нагрузках.

Роль пластин в работе теплообменника

Пластины выполняют ключевую функцию в теплообменнике: они участвуют в передаче тепла между потоками сред, разделяя их физически и формируя турбулентные потоки. Их конструкция и состояние напрямую определяют эффективность устройства.

Основной функционал пластин

Пластина теплообменника создает каналы для движения теплоносителя и обеспечивает интенсивный теплообмен между средами. Благодаря гофрированной структуре она увеличивает площадь соприкосновения и способствует турбулентности потока, что значительно повышает эффективность теплопередачи.

Почему именно они определяют КПД устройства

Именно пластины для теплообменников играют решающую роль в определении тепловой мощности. Их геометрия, чистота, состояние и материал напрямую влияют на коэффициент теплопередачи. Даже незначительное загрязнение или деформация может снизить производительность на десятки процентов.

Конструкция и устройство пластин

Каждая пластина пластинчатого теплообменника — это результат инженерного расчета, который учитывает давление, температуру, агрессивность среды и другие факторы. Основной задачей конструктора является баланс между производительностью, сопротивлением потоку и долговечностью.

Теплообменная поверхность и структура

Основной элемент пластин — это гофра, или рельефная поверхность, которая создает тонкие каналы для движения теплоносителя. Такая структура не только увеличивает площадь теплообмена, но и провоцирует турбулентность, улучшая теплопередачу при минимальных габаритах.

Материалы пластин

Выбор материала для пластин зависит от условий эксплуатации: температуры, химического состава среды и требований к долговечности. От правильного выбора зависит срок службы оборудования и частота его обслуживания.

Пластина для теплообменника, изготовленная из титана или сплавов типа Hastelloy, применяется в условиях высокой агрессивности среды. AISI 316 — универсальное решение для систем отопления и ГВС.

Типы и формы гофра

Передача тепла и гидравлическое сопротивление определяются формой гофры. Правильный выбор позволяет адаптировать теплообменник под нужды конкретного процесса.

• Жесткая гофра (H) — максимум теплопередачи, но с высоким сопротивлением потоку (угол наклона гофры 30 градусов).
• Мягкая гофра (L) — сниженное сопротивление, подходит для вязких и чувствительных сред (угол наклона гофры 60 градусов – острый).
• Комбинированная (M) — баланс между эффективностью и потерями давления.

Угол наклона гофры также влияет на характеристики пластинчатого теплообменника — в первую очередь, на потери давления и коэффициент теплопередачи.

Специфические характеристики пластин

Характеристики пластин варьируются в зависимости от модели теплообменника и условий эксплуатации. Важно учитывать все параметры при замене или подборе новых комплектующих.

• Толщина: 0,4–0,8 мм.
• Площадь теплообмена: от 0,04 до 1,6 м².
• Параметры новых пластин должны соответствовать модели теплообменника не только технически, но и с точки зрения размеров.

Подбор пластин для теплообменника по техническим параметрам

Грамотный подбор пластин — это не просто замена по названию модели. Необходимо учитывать множество факторов, влияющих на теплообмен и срок службы оборудования.

Наилучшие характеристики демонстрируют сплавы AISI 904L, 316Ti и 316L, которые устойчивы к агрессивным средам и подходят для эксплуатации в условиях высокой температуры и давления. Стали AISI 304 и 321 имеют хорошие, но менее выраженные антикоррозийные свойства, и чаще применяются в стандартных условиях. Более дешевые варианты, такие как AISI 430, 409 или 420, значительно уступают по долговечности и требуют осторожного использования.

Расчет теплообмена

Пластины для теплообменника подбираются по тепловой мощности, расходу, температурному графику. В зависимости от этого рассчитывается необходимая площадь теплообмена и количество пластин.

Учет температуры, давления, среды

Материал пластин, форма гофра и толщина определяются рабочими условиями. Особенно это важно при выборе пластин для теплообменников Alfa Laval и других промышленных моделей.

Когда стоит заменить пластины

Пластины имеют ограниченный срок службы. Даже при качественном обслуживании они со временем теряют теплообменные свойства.

Признаки износа

Существует ряд признаков, по которым можно определить, что деталь пора заменить:

• Снижение КПД без видимых причин.
• Повышенное сопротивление потоку.
• Неравномерность температурного режима.
• Внутренние перетоки

Износ пластин влечет за собой негативные последствия для оборудования и всей системы.
При наличии точечной коррозии, трещин или искривления пластин необходимо немедленно заменить комплект. Это предотвратит аварийные ситуации и обеспечит стабильную работу.

Уплотнения

Хотя уплотнения не участвуют в передаче тепла, они играют важную роль в герметизации системы. Подбор уплотнений производится по модели пластин.

Рамы и крепежные элементы

Надежность работы пакета пластин зависит от правильной сборки и качественных рамных элементов.
Рамы изготавливаются из углеродистой или нержавеющей стали с антикоррозийной обработкой. Правильная фиксация исключает утечки и перекосы пластин.
Качественная прижимная система обеспечивает равномерное распределение давления по пластинам и предотвращает утечку среды.

Сертификация и качество пластин

Все поставляемые нами пластины для пластинчатых теплообменников проходят строгий контроль качества, соответствуют международным стандартам ISO и имеют подтвержденную совместимость с оригинальными моделями.
Модели теплообменников, для которых мы поставляем пластины
В наличии пластины для теплообменников Alfa Laval, Sondex, Funke, Tranter, GEA, APV, Vicarb и других брендов. Мы предлагаем оригинальные изделия и сертифицированные аналоги.

Подделки и оригинальные пластины

На рынке всё чаще встречаются подделки, которые внешне напоминают оригинальные пластины для теплообменников, но при этом не обеспечивают необходимой герметичности и теплоотдачи. Чтобы избежать лишних расходов и выхода оборудования из строя, важно уметь распознавать признаки фальсификата:

• Визуальные отличия. У качественных пластин для теплообменников можно обнаружить четкие и аккуратные отштампованные данные — модель, сплав, направление потока. Такие маркировки упрощают подбор и замену пластин. Однако для промышленных аналогов допустимо отсутствие маркировки, если геометрия и характеристики точно соответствуют оригиналу.
• Неравномерная толщина. У некачественных пластин могут быть перепады толщины, из-за чего они деформируются при эксплуатации и нарушают плотность прижатия.
• Низкое качество металла. Подлинная пластина теплообменника изготавливается из нержавеющей стали, титана или специальных сплавов, устойчивых к коррозии и агрессивным средам. Подделки часто производят из дешёвого металла, склонного к растрескиванию, износу и быстрой коррозии.
• При покупке пластин для пластинчатых теплообменников обязательно проверяйте наличие сертификатов качества, страну происхождения и гарантию. А лучше всего — купить пластины для теплообменника у официального поставщика.

Такие детали быстро выходят из строя и наносят ущерб системе.
Падение эффективности, утечки, быстрый износ уплотнений. Рекомендуем купить пластины для теплообменника только у проверенных поставщиков.

Советы по продлению срока службы пластин

Продлить срок службы пластин для теплообменника можно за счёт регулярного ухода и технического контроля. Важно своевременно проводить промывку, следить за качеством теплоносителя и не пренебрегать периодическими осмотрами. Такой подход позволяет увеличить срок эксплуатации пластин в 1,5–2 раза и избежать внепланового ремонта оборудования.

Как купить пластины для теплообменника и комплектующие

Вы можете купить пластины для теплообменника, указав модель оборудования, параметры среды и желаемое количество. Актуальные цены на пластины теплообменника уточняйте у менеджера. Мы поставляем только качественные и проверенные пластины для теплообменников.
