Двоконтурний газовий котел. Принцип роботи

Всі моделі, якими представлені газові котли, поділяються на дві більші групи — одноконтурні та двоконтурні.

Двоконтурні газові котли обігрівають воду як для опалення, так і для ГВП. Мають два контури — один для опалення, а інший для подачі гарячої води, використаної для санітарно-технічних потреб. Вони можуть мати два теплообмінника або один теплообмінник. Одноконтурні газові котли працюють на обігріві лише системи опалення.

Принцип роботи двоконтурного газового котла

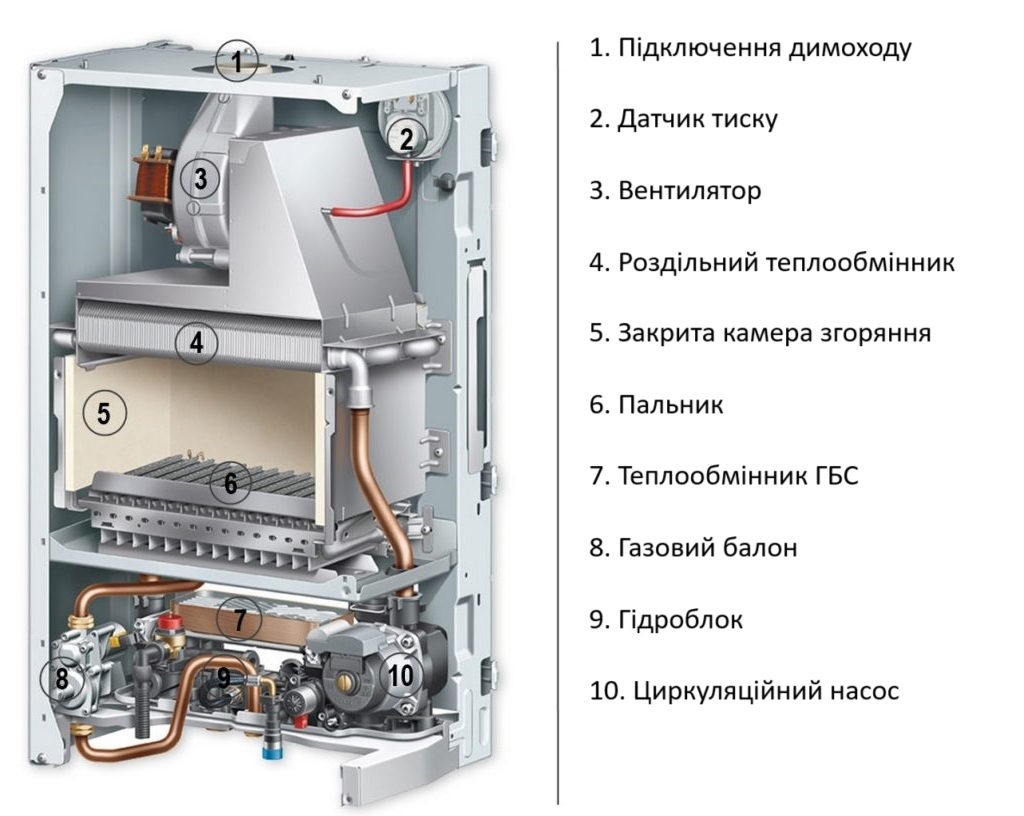

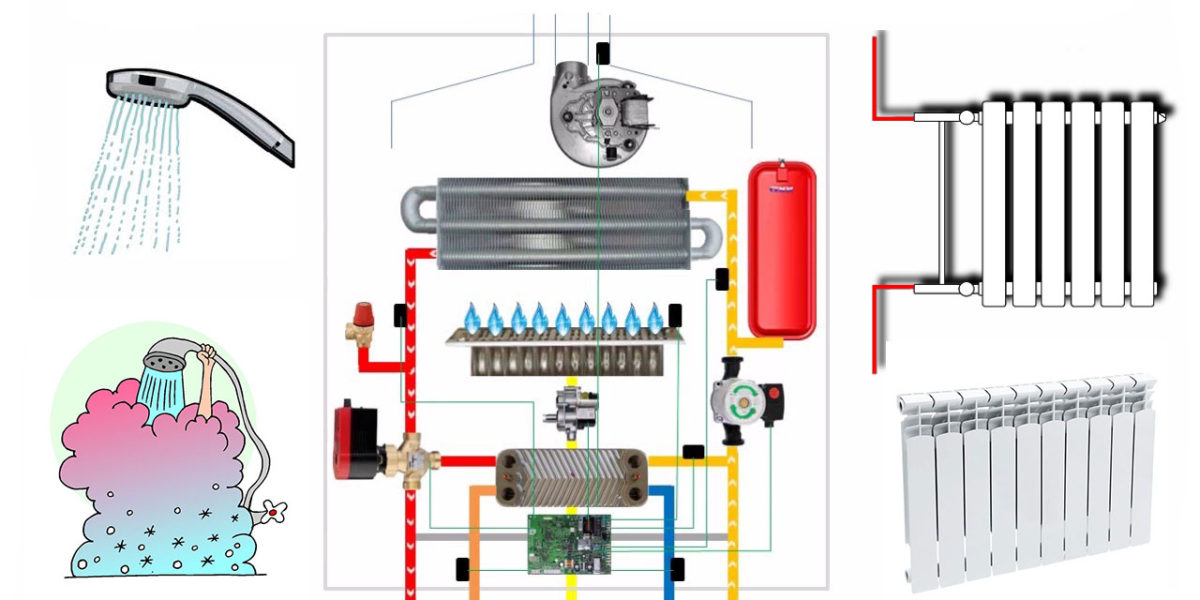

У кожного виробника котла своя конструкція внутрішньої методики описуваного обладнання. Але у них є одне загальне конструктивне рішення — всередині корпусу поміщаються два контури. Той, який відповідає за опалення, працює по замкнутій схемі. Вода у ньому циркулює по колу, обходячи всі точки обогріву, встановлені в приміщеннях будинку. Теплоносій, який рухається по замкнутій схемі, у другий контур не потрапляє. Коли в змішувачах в кухні та ванні кімнати відкривається кран з водою, спеціальний клапан (триходовий клапан) перекриває доступ теплоносія в систему опалення, і направляє його у вторинний теплообмінник, який забезпечує подачу вже гарячої води в контур ГВС. Коли крани на кухні або у ванній закриті, відбувається зворотна дія.

Принцип роботи котла при нагріві ГВС

При відкритті крана через котел побігла холодна вода, яку потрібно нагріти. Датчик протоки спрацьовує і плата перемикає триходовий клапан на нагрівання вторинного теплообмінника, а він, своєю чергою, нагріває воду для споживача. Коли кран закрили, відбувається все у зворотному порядку. Датчик протоку зафіксував вимкнення води, плата переключила триходовий клапан на потреби опалення. У двоконтурних котлах закладено пріоритет ГВП. Це означає, що першочергово обслуговуватимуться потреби з побутової гарячої води.

Ви, напевно, помітили, що між відкриттям крана й отриманням реальної гарячої води проходить час, коли потрібно злити холодну воду. У деяких моделях котлів є функція «гарячий старт», за якої вторинний теплообмінник підтримується гарячим, що прискорює отримання гарячої води в крані. У цьому разі плата перемикає час від часу триходовий клапан на вторинний теплообмінник.

Купити вторинний теплообмінник для газового котла ви можете у нас. Наявність теплообмінників на складі забезпечить їх поставку в мінімальні терміни. Для замовлення вторинного теплообмінника необхідно знати його габарити і кількість пластин.

Основні причини відсутності тепла в системі утеплення

Можливі причини та їх усунення:

• завоздушування системи опалення. Насамперед слід перевірити, чи не скупчилося повітря в батареях, за допомогою кранів потрібно видалити повітря із системи. Щоб уникнути завоздушіванія, встановіть повітровідвідник у верхній точці системи.
• засмічення батарей. Потрібно спустити воду з остиглих батарей. Якщо бачите, що вода витікає зі сміттям, а іноді може политися чорна рідина, потрібно промити систему до появи чистої води;
• неправильно зроблене підключення та обв’язка труб. Може бути неправильно підібраний діаметр труб, неправильно змонтовані запірні вентилі, неправильно під’єднаний теплообмінник. Звіртеся з рекомендаціями виробника в інструкції та виправте помилки;
• при зниженому тиску агрегат теж погано гріє. Необхідно додати воду в систему;
• поява накипу в теплообміннику. Необхідно промити теплообмінник від накипу. Використання реагентів як добавок до теплоносія значно зменшує утворення накипу. Але не у всіх моделях допускається застосування антифризу. Виробники Ariston (Арістон), Arderia (Ардерія), Navien (Нав’єн), Будерус, Viessmann (Вісманн), Electrolux (Електролюкс) забороняють використання антифризу, рекомендуючи використовувати дистильовану воду. В інструкціях до моделей Rinnai, Baxi (Баксі), Вайлант (Vaillant), Celtic (Селтік), Ferroli (Фероллі), АОГВ 11 6, Beretta (Беретта), Bosch (Бош), Нева Люкс, Protherm (Протерм), Юнкерс, Koreastar (Кореастар), Деу дозволяється використання антифризу. Однак слід врахувати, що не будь-який антифриз підходить для цих котлів.
• забруднення фільтра опалювальної води також стає причиною поганого нагрівання батарей. Необхідно очистити фільтр під сильним струменем води, попередньо відключивши та остудивши котел. Якщо забруднення сильне і очистити його не вдається, замініть фільтр;
• встановлено занадто низьку температуру нагрівання теплоносія. Збільште температуру на котлі;
• некоректна робота циркуляційного насоса. Відрегулюйте його витрату;
• невірно підібрана конструкція батарей. Батареї повинні відповідати конкретному режиму нагріву, оскільки кожен тип радіаторів має індивідуальне значення тепловіддачі залежно від цього режиму.

Причини відсутності гарячої води

Основна причина слабкого нагріву ГВП – сильне утворення накипу всередині теплообмінника, який не тільки звужує проток води в теплообміннику, а й значно зменшує її температуру.

Основним способом відновлення працездатності є очищення вторинного теплообмінника.

Гаряча вода не подається в кран, коли не спрацьовує датчик протоку. Він являє собою вентилятор, що працює під час протікання через нього води. Сигнал від нього надходить на плату управління, яка дає команду на нагрів води. Датчик перестає працювати внаслідок засмічення. Датчик являє собою циліндр, що знаходиться біля циркуляційного насоса. Його можна прочистити, не демонтуючи. Необхідно просто відкривати і закривати кран перед приладом. Якщо ця процедура не дала результату, доведеться його демонтувати, прочистити і поставити на колишнє місце.

Якщо несправний триходовий клапан, агрегат працює на систему опалення і не видає гарячу воду. Призначення триходового клапана – перекривати систему опалення і перемикатися на систему ГВП, коли відкривається кран із гарячою водою. Коли клапан не перемикається, котел продовжує нагрівати воду для опалення.

Причиною несправності клапана може бути засмічення. Якщо проблема серйозніша, то необхідно замінити клапан на новий.
