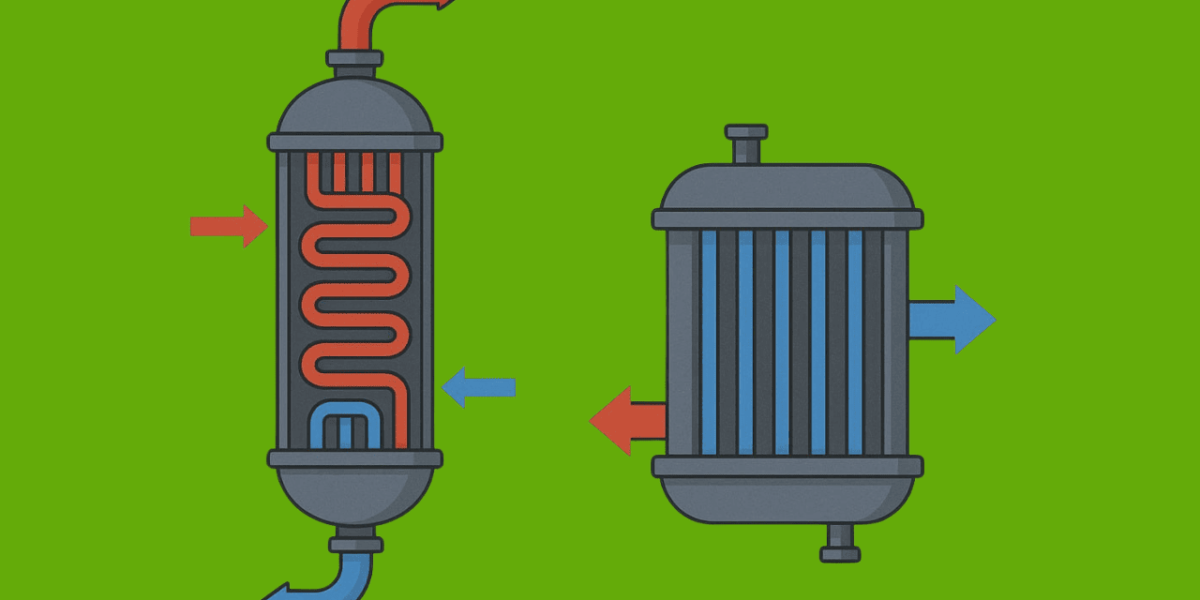

Теплообмінники для парових циклів: економайзери та конденсатори.

У термодинаміці парового циклу теплообмінник — ключовий елемент, що забезпечує ефективну передачу та перерозподіл теплової енергії між робочими середовищами. Серед різновидів, які застосовуються в енергетичних установках, особливе місце займають економайзер і конденсатор. Перший, зокрема водяний економайзер, використовується для попереднього підігріву живильної води за рахунок утилізації тепла відхідних газів, другий — для конденсації відпрацьованої пари та підтримання вакууму на виході турбіни. У промислових системах також застосовуються додаткові теплообмінні вузли, наприклад пароперегрівач, що підвищує температуру пари вище точки насичення для збільшення ефективності роботи турбіни.

Правильний підбір теплообмінного обладнання критично впливає на економічність і надійність енергетичної системи. Невідповідність розрахунковим параметрам призводить до зростання витрат палива, прискореного зносу агрегатів і зниження загального ККД. Грамотно спроєктовані водяні економайзери й конденсатори дозволяють максимально використати потенціал теплової регенерації, зменшити енергетичні втрати та підвищити стабільність робочих режимів.

Вплив на ККД установки безпосередній: економайзер знижує потребу в додатковому підводі теплоти в котлі, а конденсатор — зменшує протитиск у турбіні, збільшуючи корисну роботу пари. Разом ці елементи здатні забезпечити приріст ефективності на кілька відсотків, що для великих енергоблоків означає значну економію палива.

Сфера застосування охоплює широкий спектр об’єктів — від великих ТЕЦ і котелень до парових турбін у промислових виробництвах. Тут теплообмінники виконують не лише функцію передачі тепла, а й роль стратегічного інструмента підвищення ефективності та довговічності всієї системи.

Що таке паровий цикл?

Паровий цикл — основа роботи більшості теплових електростанцій і промислових паротурбінних установок. Це впорядкована послідовність процесів перетворення теплової енергії на механічну та електричну, у якій ключовим робочим тілом виступає водяна пара. Щоб цикл був замкненим і енергоефективним, у ньому застосовуються спеціальні вузли — паровий теплообмінник, економайзер і конденсатор, що забезпечують оптимальне використання тепла та повернення робочого середовища у вихідний стан.

Призначення та особливості

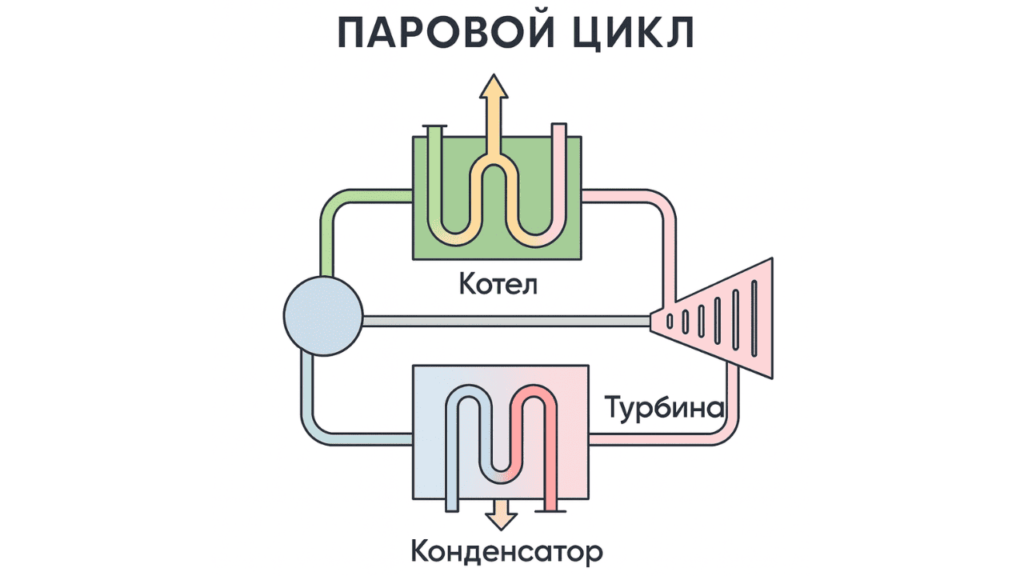

Паровий цикл — це замкнений термодинамічний процес, у якому водяна пара використовується як робоче тіло для перетворення теплової енергії на механічну, а потім на електричну. У найпростішому варіанті він включає послідовність: котел → турбіна → конденсатор → підігрів живильної води → котел.

У котлі вода перетворюється на пару, у турбіні вона розширюється та віддає енергію, у конденсаторі відбувається конденсація пари з фазовим переходом у воду, а потім нагріта чи підігріта живильна вода повертається в котел. Без теплообмінників такий процес був би менш ефективним і більш витратним за паливом.

Роль теплообмінників у парових системах

У паровому циклі ключову роль відіграють різні види теплообмінних апаратів, зокрема паровий теплообмінник і теплообмінник «пара-вода».

Принцип роботи економайзера полягає у використанні теплоти відхідних газів або пари для підігріву живильної води перед котлом. Це знижує потребу в додатковому нагріванні та зменшує витрати палива.

Конденсатор замикає цикл, перетворюючи відпрацьовану водяну пару назад у воду, що дозволяє повторно використовувати її в системі. При цьому фазовий перехід супроводжується виділенням теплоти, яку можна частково утилізувати в інших процесах.

Ефективність цих теплообмінників безпосередньо пов’язана із загальним ККД установки: що вища ефективність передачі тепла, то менші енергетичні втрати й тим стабільніше працює весь паровий цикл.

Загальна класифікація теплообмінників

Теплообмінники — це обладнання, у якому відбувається передача теплоти від одного потоку до іншого без їх безпосереднього змішування. У парових циклах вони виступають паровими конденсаторами й забезпечують ефективну роботу установки, знижуючи тепловтрати та оптимізуючи режими роботи обладнання. Теплообмінник «пара-вода» — один із найбільш затребуваних варіантів, що дозволяє передавати теплоту завдяки фазовому переходу від пари до води для підігріву живильної води або технологічних потреб.

Принцип роботи теплообмінників

В основі роботи будь-якого теплообмінника лежить теплопередача через стінку, що розділяє два теплоносії. Один потік віддає теплоту (нагрітий теплоносій, наприклад пара), а інший її приймає (вода чи інший робочий агент). Ефективність процесу залежить від температурного напору — різниці температур між гарячим і холодним потоками.

Для парових систем часто застосовується теплообмінник для пари, де джерелом теплоти є водяна пара. Такий агрегат може використовуватися у вигляді кожухотрубного апарата або як паровий пластинчастий теплообмінник, що є компактним, має високу інтенсивність теплопередачі та зручний в обслуговуванні.

Основні типи теплообмінників

Різні конструктивні рішення дозволяють адаптувати теплообмінники під конкретні завдання — від підігріву живильної води до технологічного нагрівання. У таблиці наведено узагальнену класифікацію:

Кожен тип підбирається, виходячи з потрібної потужності, наявного місця та особливостей парової системи. Грамотно обраний теплообмінник дозволяє мінімізувати теплові втрати й підвищити загальний ККД установки.

Економайзер у паровому циклі — навіщо він потрібен

Економайзер — елемент системи, без якого сучасна теплоенергетика немислима. Він входить до складу котельної установки або парогенератора й використовується для попереднього нагріву води за рахунок теплоти відхідних газів чи пари. У великих енергетичних комплексах, таких як ТЕЦ, цей вузол є невід’ємною частиною ланцюга, де задіяні пароводяні теплообмінники, турбінне обладнання та допоміжні системи. Його завдання — економити паливо, підвищувати ККД і забезпечувати стабільну роботу всього комплексу енергетичного обладнання.

Призначення й функції економайзера

Основна функція економайзера — утилізація залишкового тепла з газового тракту або від інших джерел для підігріву живильної води перед подачею в котел чи парогенератор. Це знижує витрати на основний нагрів і зменшує теплове навантаження на топку.

Крім того, економайзер покращує умови роботи інших вузлів — наприклад, подовжує термін служби труб котла, зменшує теплові напруження та підвищує ефективність пароводяних теплообмінників, що працюють у зв’язці з ним. У сучасних схемах іноді застосовують і конденсаційний теплообмінник, здатний додатково відбирати тепло нижче точки роси й збільшувати загальний тепловий баланс.

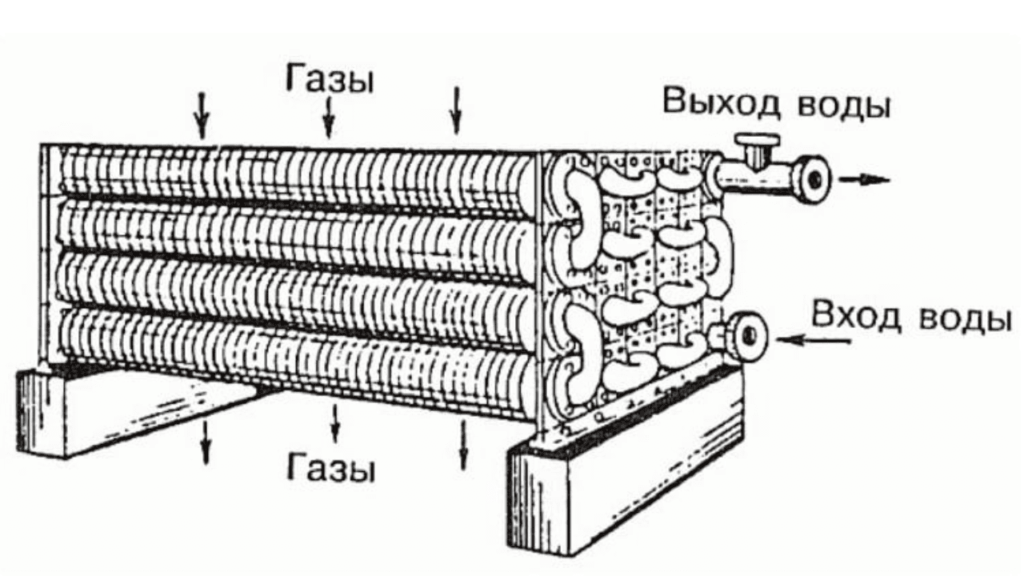

Конструкція та принцип роботи економайзера

Конструктивно економайзер являє собою систему труб або секцій із розвиненою теплообмінною поверхнею, якою рухається вода, а зовні вона омивається гарячими газами чи парою. Принцип роботи простий: різниця температур між потоками забезпечує зворотний контур передачі теплоти — від гарячого середовища до холодного через стінку труб.

В котельной установке экономайзер располагается после пароперегревателя и перед дымовой трубой, чтобы использовать максимально низкопотенциальное тепло перед его выбросом в атмосферу. В состав узла может входить и теплообменник конденсатора, если он работает в единой схеме рекуперации с турбинным оборудованием.

Програма ChatGPT сказала:

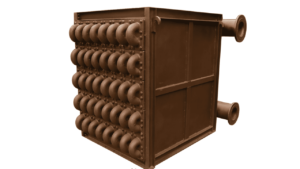

Водяні економайзери — класичне рішення, де теплота від димових газів або пари передається безпосередньо воді. Вони ефективні у зв’язці з пароводяними теплообмінниками й застосовуються практично в усіх промислових котельнях і на ТЕЦ.

Переваги використання економайзерів

Використання економайзерів дає цілий комплекс переваг:

• Підвищення ККД котельної установки і всього парового циклу.
• Зниження витрати палива і експлуатаційних витрат.
• Поліпшення умов роботи парогенератора і турбінного обладнання.
• Можливість інтеграції з конденсаційними системами і пластинчастим конденсатором для максимальної утилізації тепла.
• Зниження викидів в атмосферу за рахунок зниження температури відхідних газів.

Таким чином, економайзер — це не просто допоміжний вузол, а стратегічно важливий елемент, що безпосередньо впливає на економічність і екологічність роботи всієї енергетичної системи.

Види економайзерів

Економайзери класифікують за типом теплоносія, конструкцією та умовами роботи. У промислових котельнях найчастіше застосовують водяні трубчасті економайзери, де тепло від відхідних газів використовується для підігріву живильної води перед подачею в котел. У системах з паровою турбіною можуть встановлюватися парові економайзери, що забезпечують утилізацію скинутої пари для нагріву різних технологічних потоків.

За конструкцією виділяють:

• Трубчасті економайзери — класичне рішення для котельних установок із великою теплопередавальною поверхнею.
• Оребренотрубні й змійовикові — застосовуються там, де важлива компактність і зручність обслуговування.
• Конденсаційні економайзери — утилізують тепло нижче точки роси, часто інтегруються з системами, де є конденсатор теплообмінник або теплообмінник конденсатора. Це дозволяє максимально використовувати залишкове тепло, у тому числі в поєднанні з конденсатором пари.

Правильний вибір типу економайзера залежить від параметрів котельної установки, температури й складу газів, вимог до ККД і умов експлуатації.

Особливості експлуатації та обслуговування економайзерів

Економайзери працюють в умовах підвищених температур і контактують з агресивними середовищами, тому регулярний контроль стану труб і теплообмінника конденсатора, якщо він входить до загальної схеми, є вкрай важливим.

У системах з утилізацією скинутої пари необхідно стежити за стабільністю параметрів, щоб уникнути гідроударів і теплових перевантажень. При експлуатації в промисловій котельні велика увага приділяється контролю температури металу відносно точки роси для запобігання низькотемпературній корозії.

Періодичне обслуговування включає очищення від сажі й накипу, перевірку герметичності з’єднань, а також контроль роботи супутнього обладнання — чи то конденсатор пари в турбінному відділенні, чи додатковий теплообмінник, пов’язаний з економайзером.
