Кожухотрубний теплообмінник

До рекуперативних поверхневих апаратів промислового призначення належить кожухотрубний теплообмінник, який активно використовується для організації теплообміну і теплотехнічних процесів між середовищами, що контактують. Цей тип ТО з’явився одним із перших і досі займає переважну частку ринку. Це пов’язано з тим, що в більшості виробничих процесів потрібно здійснювати економічний і ефективний процес відведення або підведення тепла для підтримки нормальної роботи системи. Встановлення кожухотрубного теплообмінника оптимально вирішує це завдання:

1. Він має поліпшені термодинамічні характеристики, завдяки чому нагрівання або утилізація тепла відбувається швидше, ніж в інших типах теплообмінних апаратів.
2. Володіє великою областю робочих параметрів, завдяки чому його легко адаптувати під різні технологічні процеси і види середовищ. Кожухотрубні теплообмінники менш вибагливі до якості рідин, що беруть участь у процесі теплообміну.
3. Надійна конструкція кожухотрубчастого теплообмінного апарату робить його несприйнятливим до гідравлічних ударів і перепадів температур.

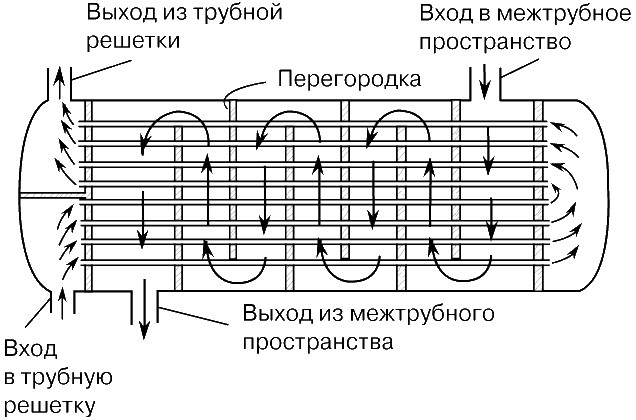

Будова кожухотрубних теплообмінників

Основою теплообмінників цього типу є трубчатка – пучки труб, виконані з прямих або вигнутих елементів. Вони закріплені на опорах (трубних дошках) таким чином, щоб трубний і міжтрубний простір були оптимально роз’єднані. Трубні дошки мають ґратчасту структуру і виготовляються з листової сталі товщиною від 20 мм.

Класична схема багатоходового кожухотрубного теплообмінника містить кілька перегородок, що спрямовують потік рідини і збільшують інтенсивність її руху. Їхня присутність сприяє створенню турбулентних потоків теплоносія, що збільшує швидкість теплообміну всього апарату.

Система труб закріплена в кожусі – корпусі теплообмінника, звареному зі сталевих листів товщиною від 4 мм. Корпус має кілька фланців для входу і виходу середовищ, що беруть участь у процесі теплообміну. Теплообмінні апарати поділяються на одноходові, двоходові, чотириходові кожухотрубчасті теплообмінники. Допускається виробництво ТО і з іншою кількістю ходів.

Ви можете купити кожухотрубний теплообмінник двох типів: вертикальний і горизонтальний. Перший частіше використовується при роботі з газоподібними середовищами, адже його просторова орієнтація сприяє відведенню конденсату. Горизонтальне розташування дає змогу створювати теплообмінники великих габаритів, а отже, працювати зі збільшеними тепловими потужностями. Монтаж апаратів здійснюється за рахунок високоміцних опор, розташованих на корпусі.

Замовте розрахунок теплообмінника кожухотрубчастого в компанії “Тепло-Поліс” за індивідуальними характеристиками. Це підвищить ефективність його використання.

Переваги застосування кожухотрубних ТО

Потреба у виробництві теплообмінників такого типу виникла понад сотню років тому, коли наявні на той момент системи перестали задовольняти потреби промисловості. Габаритні кожухотрубні апарати могли використовуватися як пристрої підігріву, охолодження, конденсації та випаровування. Вони також підтримували можливість переходу середовищ у різні агрегатні стани.

Промисловим підприємствам потрібно було купити теплообмінники кожухотрубні з огляду на їхню здатність працювати на високих тисках і високих температурах. Вони так само мали підвищену надійність, відмінну продуктивність і відносну простоту обслуговування (очищення апаратів відбувається секційно, а отже, воно не настільки енергоємне, як в інших видах ТО).

До основних переваг обладнання описуваного типу належить:

1. можливість виготовлення прохідних перетинів у великій різноманітності;
2. модернізація зміцненими трубками і системами температурної компенсації. Сюди належать кожухотрубні (кожухотрубчасті) теплообмінники з плаваючою головкою, лінзовим компенсатором або U-подібними трубками;
3. у їхньому виробництві задіюються жароміцні, холодостійкі, кислототривкі та інші види матеріалів.

Завдяки гнучкості конструкції ТО цього типу легко пристосовуються до різних середовищ, технологічних умов і потреб промисловості, тому теплообмінник кожухотрубний має широку сферу застосування. Він використовується в нафтопереробній і хімічній промисловості, металургії, теплопостачанні, фармацевтиці, харчовій галузі, холодопостачанні, а також целюлозно-паперовій промисловості тощо.

Конкурентні переваги кожухотрубних ТО “Тепло-Поліс”

Наша компанія займається виробництвом і постачанням теплообмінного обладнання з 2004 року. За цей час ми відточили свою майстерність у створенні та обслуговуванні апаратів для забезпечення теплообмінних процесів у побутових і виробничих масштабах. Сьогодні компанія “Тепло-Поліс” надає розширений асортимент трубчастих теплообмінників будь-якого типу, виготовлених на професійному обладнанні висококваліфікованими фахівцями.

1. Ми створюємо пристрої будь-якої потужності, гарантуючи суворе виконання вимог замовника. Заповніть опитувальний лист або зв’яжіться з нашими консультантами за телефонами, і ми запропонуємо оптимальний варіант для вирішення вашого завдання.
2. Ми використовуємо європейські комплектуючі. Це гарантує збільшений термін експлуатації та високу надійність обладнання.
3. Пропонуємо послуги з діагностики, очищення, модернізації та ремонту теплообмінників кожухотрубчастих нашого виробництва.

Системам, організованим за участю кожухотрубних теплообмінних апаратів “Тепло-Поліс”, гарантовано безперебійну, тривалу й економічну роботу з максимальною тепловою продуктивністю.

Доставка обладнання здійснюється в усі регіони України
