Жылуды рекуперациялау дегеніміз не және рекуператорлар не үшін қажет?”

Рекуперация жылуы — бұл сиқыр немесе жарнамалық айла емес, тағам өнеркәсібінде бұрыннан қолданылып келе жатқан тәжірибелі инженерлік технология. Мәні қарапайым: бір технологиялық циклде сұйықтықты қыздыру қажет (мысалы, сүзгілеуге дейінгі өсімдік майын немесе пастеризацияға арналған сүтті), ал келесісінде — сол сұйықтықты берілген температураға дейін салқындату керек. Артық энергия жұмсамау үшін жылуды рекуперациялау жүйесі қолданылады: ыстық өнім өзінің энергиясының бір бөлігін суыққа береді, және екі ағын да қажетті параметрлермен минималды шығынмен шығады.

Мұндай схема май және май өнімдері саласында, сүт, сыра, шырын және басқа да сусындарды өндіруде қолданылады. Принцип деңгейінде бәрі қарапайым: энергия ешқайда жоғалмайды, оны кері қайтарып, қажет жерде қайта пайдалануға болады. Дәл сондықтан жылуды рекуперациялау қондырғылары сұйықтықтарды жылыту мен салқындатуға кететін шығындарды азайтудың негізгі тәсіліне айналды, өнім сапасын сақтап, өзіндік құнын төмендетеді.

Жылуды рекуперациялаудың негізгі ұғымдары мен принциптері

Терминдерде шатаспау үшін анықтап алайық: жылуды рекуперациялау — бұл екі ағын арасындағы тікелей жылу алмасу процесі, ол аралық қабырға немесе арнайы жылуалмастырғыш элемент арқылы жүзеге асырылады. Тағам өнеркәсібінде мұндай құрылғылар көбінесе пластиналы және түтікті жылуалмастырғыштар болып табылады, олар ыстық және суық сұйықтықтардың араласпай, тиімді жылу алмасуын қамтамасыз етеді.

Халықаралық стандарттар бар (мысалы, гигиеналық жылуалмастырғыштарға арналған ISO 11863, санитарлық өңдеуге арналған EHEDG ұсынымдары), олар инженерлерге сүт, май немесе сусындармен жұмыс істеуге арналған дұрыс жабдықты таңдауға көмектеседі.

Тағам өндірісіндегі типтік жылуды рекуперациялау жүйесіне мыналар кіреді:

• Жылуалмастырғыш (пластиналы немесе түтікті) — жүйенің жүрегі, мұнда ағындар арасындағы жылу алмасу жүреді.
• Сорғылар — сұйықтықтың қажетті қысыммен және жылдамдықпен айналымын қамтамасыз етеді.
• Автоматика — температура мен шығынды реттейді, процестің теңгерімін және қауіпсіздігін сақтайды.
• Сүзу элементтері мен санитарлық тораптар (CIP-жүйелері) — гигиенаны және жабдықтың тұрақты тиімділігін қамтамасыз етеді.

Дұрыс конфигурацияда осындай өнеркәсіптік жылуды рекуперациялау жүйесі сұйық өнімдерді жылытуға жұмсалған энергияның 90%-ға дейінін қайта қайтарып, сол энергияны оларды салқындатуға қайта пайдалануға мүмкіндік береді. Бұл буға, суға және электр энергиясына кететін шығындарды азайтады, технологиялық процесті жеделдетеді және өндірісті экологиялық жағынан тиімді етеді.

Дұрыс таңдалған және пайдалануға енгізілген жылуды рекуперациялау қондырғылары — сүт, май және сыра-алкогольсіз сусындар өнеркәсібіндегі өндірісті оңтайландырудың сенімді құралы болып табылады.

Жылуды рекуперациялау қалай жұмыс істейді

Сұйық ортада жылуды рекуперациялау дегеніміз не? Технологиялық процесті елестетіп көрейік: өсімдік майын сүзу алдында жоғары температураға дейін қыздыру қажет, ал сақтау алдында — салқындату керек. Немесе сүтті алайық: алдымен оны 72–75 °C температурада пастеризациялайды, содан кейін тез арада 4–6 °C-қа дейін салқындатады. Егер мұны бу қазандықтары мен тоңазытқыш қондырғылары арқылы «тікелей» жасаса, энергия екі рет жұмсалады. Ал жылуды рекуперациялау жүйесінің көмегімен ыстық және суық өнім арасында тікелей жылу алмасу ұйымдастырылып, жылыту мен салқындатуға кететін шығындар азаяды.

Негізін пластиналы және түтікті жылуалмастырғыштар құрайды. Ыстық өнім партиясы энергиясын жұқа арналық қабырғалар арқылы суық өнімге береді, бұл кезде гигиеналық оқшаулау сақталады. Осылайша бір энергия екі рет — жылыту мен салқындатуға — пайдаланылады.

Іске асыру түрлері:

• Пластиналы жылуалмастырғыштар — жылуөткізгіштік коэффициенті жоғары, сүт және сыра өнеркәсібінде қолданылады.
• Түтікті жылуалмастырғыштар — ластануға төзімді, тұтқыр сұйықтықтарға (май, шәрбаттар) жарамды.
• Салқындатқыш жабдықтардан жылуды рекуперациялау — конденсаторлардың жылуы суды, жуу ерітінділерін немесе өнімді алдын ала жылыту үшін пайдаланылады.
• Комбинацияланған жылуды рекуперациялау қондырғылары — пастеризация, салқындату және CIP-ерітінділерін жылыту процестерін бірыңғай жүйеге біріктіреді.

Тиімділікке әсер ететін факторлар:

• Өнімнің жылдамдығы мен шығыны — жобалық параметрлерден ауытқыса, жылуды рекуперациялау тиімділігі төмендейді.
• Жылуалмастырғыш беттердің тазалығы — қақ немесе шөгінділер жылуөткізгіштікті күрт төмендетеді (сондықтан CIP жүйесі міндетті).
• Температуралық график — ағындар арасындағы температура айырмасы неғұрлым жоғары болса, тиімділік соғұрлым артады.
• Материалдар — AISI 304/316L тот баспайтын болат немесе титан гигиеналық тазалық пен ұзақ мерзімділікті қамтамасыз етеді.

Дұрыс реттелген сызбада тағам өндірісіндегі жылуды рекуперациялау тиімділігі 70–90%-ға дейін жетеді, бұл тәжірибеде және стандарт талаптарында расталған.

Жылуды рекуперациялаудың басқа жылуалмасу түрлерінен айырмашылығы

Тағам өнеркәсібінде бірнеше тәсілді ажырата білу маңызды:

• Жылуды рекуперациялау — жылуалмастырғыш қабырғасы арқылы тікелей жылу алмасу процесі, мұнда ыстық және суық өнім бір-біріне қарсы немесе қатар қозғалады, бірақ араласпайды.
• Регенерация — энергияны аралық тасымалдаушыда (мысалы, су немесе гликоль) жинақтап, кейін оны басқа ағынға беру процесі.
• Жылу сорғысы — компрессор көмегімен жылуды тасымалдайтын белсенді жүйе, ол электр энергиясын тұтынады және жылу тасымалдаушының температурасын арттыра алады.

Қай кезде қайсысын қолдану керек:

• Жылуды рекуперациялау (пластиналы және түтікті аппараттар): сүт зауыттары мен сыра қайнату кәсіпорындары үшін ең оңтайлы шешім, бір партия өнімді қыздыру және салқындату қажет болған жағдайда.
• Регенерациялық сызбалар: аралық сұйықтықтармен және үлкен көлемдермен жұмыс істегенде тиімді.
• Жылу сорғылары: жылу тасымалдаушының температурасын қосымша арттыру қажет болғанда (мысалы, суды 80 °C-тан жоғары жылыту үшін) қолданылады.

Жылуды рекуперациялау — «пассивті үнемдеу», регенерация — аралық тәсіл, ал жылу сорғылары — белсенді құрал. Тағам өнеркәсібінде бұл әдістер көбінесе біріктіріліп қолданылады.

Жылуды қалпына келтіру не үшін қажет?

Негізгі мақсат — өнім сапасынан айырылмай, энергия шығынын азайту. Май-тоң май өнеркәсібінде бұл — сол көлемде өнім шығара отырып, буды және салқын суды аз пайдалану деген сөз. Сүт саласында — пастеризация мен салқындатуға кететін шығындарды қысқарту. Сыра қайнату өндірісінде — сусланы жылытуға кететін энергияны үнемдеу және сол уақытта ашыту процесі үшін салқындықты қайтару.

Практикалық артықшылықтары:

• буды және салқындату жүйелерін пайдалануға кететін шығынды 50%-ға дейін азайту;
• жылуды қайта пайдалану есебінен қазандықтар мен тоңазытқыш қондырғыларының көлемін қысқарту;
• температуралық режимнің тұрақтылығын арттыру, соның нәтижесінде өнім сапасын жақсарту;
• экологиялық тиімділік: СО₂ шығарындылары мен энергия қалдықтарының азаюы;
• энергия менеджменті бойынша ISO 50001 халықаралық стандартына және EHEDG санитарлық талаптарына сәйкестік.

Жылуды рекуперациялау — экономика, жайлылық және нормативтер бір бағытта жұмыс істейтін сирек мысал. Ол сауатты жобаны алмастырмайды, бірақ оны айтарлықтай тиімдірек және болжауға ыңғайлы етеді.

Жылуды рекуперациялаудың түрлері

Классификация түрлері көп, бірақ тағам өндірісі тәжірибесінде төрт негізгі тәсілді бөліп көрсету ыңғайлы:

• Тікелей (ағынды) рекуперация — жылуалмастырғыш қабырғасы арқылы жылудың тікелей берілуі;
• Регенерациялық сызбалар — жылуды жинақтап, кейін қайтару (тағам өнеркәсібінде сирек қолданылады);
• Пластиналы жылуалмастырғыштар — сұйық орталар үшін ең кең таралған жабдық түрі;
• Өнеркәсіптік жылуды рекуперациялау — тоңазытқыш қондырғылары, компрессорлар мен пастеризация аппараттарының жылуын пайдалану.

Тікелей (ағынды) рекуперация

«Ағынды» дегеніміз — энергияны жинақтамай, қыздырылған өнімнен суық өнімге жылуды жылуалмастырғыш қабырғасы арқылы беру процесі. Көбінесе бұл пластиналы немесе түтікті аппараттарда жүзеге асырылады, мұнда екі ағын бір-біріне қарсы қозғалып, жылумен алмасады.

Артықшылықтары:

• Жоғары гигиеналық деңгей — өнімдер араласпайды, ағындар толық бөлінген;
• Технологиялық желілерде икемді орналасу мүмкіндігі;
• Қызмет көрсетудің қарапайымдылығы (CIP жуу жүйесі, ISO 11863 стандарты бойынша бақылау).

Кемшіліктері:

• Тиімділігі күрделі регенерациялық жүйелерге қарағанда төмен;
• Жылуалмасу тиімділігін сақтау үшін жүйелі санитарлық жуу қажет.

Қолданылу салалары:

• Май-тоң май өнеркәсібінде — өсімдік майын жылыту және салқындату үшін;
• Сүт зауыттарында — сүтті пастеризациялау және салқындату үшін;
• Сыра қайнату өндірісінде — сусланы жылыту және кейін салқындату үшін.

Тікелей рекуперация — бұл сұйық өнімдермен жұмыс істеу кезінде гигиена, сенімділік және қарапайымдылық маңызды болған жағдайларға арналған негізгі шешім.

Ротациялық (регенерациялық) рекуперация

Сұйық орталарда классикалық роторлы дөңгелектер іс жүзінде қолданылмайды. Бірақ регенерация принципі белгілі: энергия уақытша аралық жылутасымалдаушыда (мысалы, гликоль контурында) жинақталып, кейін өнімге қайта беріледі.

Артықшылықтары:

• жылыту және салқындату процестерін уақыт бойынша бөлуге болады;
• параллель желілермен күрделі сызбаларға жарамды.

Кемшіліктері:

• тікелей пластиналы жылуалмастырғыштармен салыстырғанда тиімділігі төмен;
• жылутасымалдаушыны айдауға қосымша шығын қажет.

Қолданылу салалары:

• ыстық және суық өнім физикалық тұрғыдан бөлінген желілерде (әртүрлі цехтар немесе қабаттар);
• сусындар немесе сүт өнімдерін салқындатуға арналған аралық гликоль жүйелері бар технологиялық сызбаларда.

Регенерация тағам өнеркәсібінде сирек қолданылады, бірақ күрделі өндірістер үшін балама нұсқа болып қала береді.

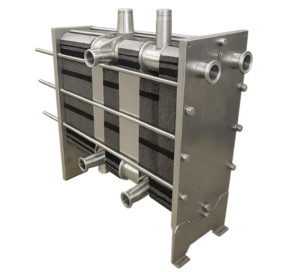

Пластиналы жылуалмастырғыштар

Бұл жылуды рекуперациялау қондырғыларының ең кең таралған түрі — сүт, май-тоң май және сыра-алкогольсіз сусындар өнеркәсібінде қолданылады. Екі ағын кезектесіп орналасқан арналары бар жүйе арқылы өтеді, олар тот баспайтын болаттан (AISI 316L) жасалған жұқа пластиналармен бөлінген, дәл осы пластиналар арқылы жылу алмасу жүзеге асады.

Артықшылықтары:

• жоғары тиімділік (энергияның 90%-ға дейінін қайтару);
• ықшамдылық және модульдік түрде кеңейту мүмкіндігі;
• санитарлық жуу (CIP) қарапайым;
• ISO және EHEDG халықаралық стандарттарына сәйкестік.

Кемшіліктері:

• ластану мен қатты бөлшектерге сезімталдық;
• тығыздағыштардың герметикалығын тұрақты бақылау және жүйелі жуу қажеттілігі.

Пластиналы жылуалмастырғыш — тағам өндірісінің «жұмыс атасы», ол тиімділік пен гигиенаның оңтайлы тепе-теңдігін қамтамасыз етеді.

Өнеркәсіптегі жылуды рекуперациялау

Тағам өнеркәсібінде тоңазытқыш қондырғылары мен компрессорлардың жылуын рекуперациялау кеңінен қолданылады. Тоңазытқыш машиналар конденсаторларға орасан көп жылу бөледі, ал бұл жылуды технологиялық процеске қайта қайтаруға болады.

Қолдану мысалдары:

• сүт зауыттарында CIP-жууға арналған суды жылыту;
• май-тоң май саласында технологиялық ерітінділерді жылыту;
• сыра және сусын өндірістерінде суды жыл бойы үздіксіз жылыту;
• компрессорлардың жылуын ғимараттарды жылытуға немесе ыстық сумен жабдықтау жүйесін (ГВС) жылытуға пайдалану.

Кей жағдайларда энергия тиімділігі бойынша халықаралық стандарттар (мысалы, ISO 50001, ASHRAE 90.1) тоңазытқыш жабдықтарынан шығатын «артық» жылуды пайдалануды тікелей ұсынады немесе міндеттейді.

Өнеркәсіптік рекуперация — бұл энергия үнемдеудің жеке бағыты, мұнда бұрын атмосфераға жай ғана шығарылып келген жылу тиімді түрде қайта қолданылады.

Жылуды рекуперациялау қайда қолданылады

Жылуды рекуперациялау тек ғимараттардың желдету жүйелерінде ғана емес, әлдеқайда кеңінен қолданылады. Тағам өнеркәсібінде, ауыл шаруашылығында және көлік саласында мұндай жүйелер өнімдер мен сұйықтықтарды бірізді жылыту және салқындату процестерінде энергияны үнемдеуге мүмкіндік береді. Бұл әсіресе сүт, сыра, шырын және өсімдік майы сияқты өнімдерге тән, өйткені олардың технологиялық циклі жоғары температураны да, кейін тез салқындатуды да талап етеді.

Тұрғын үйлердің желдету жүйелері

Тұрғын секторда көбіне жылу рекуперациясы бар желдету туралы айтылады, бірақ тағам технологияларында дәл осындай қағидалар сұйық өнімдерді жылыту және салқындату жүйелерінде қолданылады. Мұнда «жылыту-желдету қондырғысының» рөлін пластиналы немесе түтікті жылуалмастырғыш атқарады, онда ыстық өнім өзінің жылуын суық өнімге береді.

Мысал: сүт өнеркәсібінде пастерленген сүтті шикі сүттің қарсы ағынымен салқындатады, осылайша энергияның 90%-ға дейінін қайтарады. Бұл тәсіл буды және салқындатуға кететін шығындарды азайтып, процестің гигиенасын ISO және EHEDG стандарттарына сай деңгейде сақтайды.

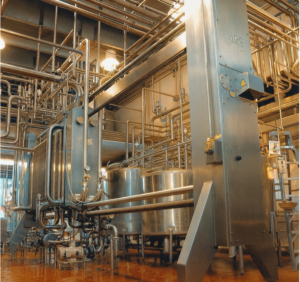

Өндірістік және өнеркәсіптік объектілер

Өнеркәсіптегі жылуды рекуперациялау — ең алдымен, сұйық орталарға арналған жылуалмастырғыш қондырғыларды пайдалану. Май-тоң май өндірісінде өсімдік майы алдымен қажетті температураға дейін қыздырылады, содан кейін қаптауға дейін салқындатылады. Рекуперацияның арқасында сол жылу екі рет пайдаланылады.

Сыра қайнату өндірісінде ыстық сусло қарсы бағытта қозғалатын су немесе жаңа сусло ағынымен салқындатылады. Сонымен қатар тоңазытқыш қондырғыларының жылуын рекуперациялау компрессор конденсаторларынан жылуды қосымша алып, суды немесе CIP ерітінділерін жылытуға мүмкіндік береді.

Мұндай жылуды рекуперациялау жүйелері энергия шығынын үнемдеудің көзіне айналып, жабдықтың өзін-өзі ақтау мерзімін қысқартады.

Автомобиль өнеркәсібі

Көлік саласында жылуды рекуперациялау деп шығатын газдар немесе іштен жану қозғалтқышының (ІЖҚ) салқындатқыш сұйықтығының жылуын қосалқы жүйелерге беру және отын шығынын азайту процесін айтады. Негізгі тәсілдер:

• шығару жүйесіне орнатылған термоэлектрлік генераторлар;
• жылуалмастырғыштар, олар салонды және салқындатқыш сұйықтықты тез жылытады;
• турбокомпаунд және шағын бу контурлары, олар механикалық энергияның бір бөлігін қайтарады.

Зерттеулер көрсеткендей, шығару жүйесіндегі термоэлектрлік генератор жүздеген ватт қуат өндіре алады және қозғалыс циклінде отын үнемділігін бірнеше пайызға арттырады. Сонымен қатар, шығару жылуын пайдалану жүйелері қозғалтқыштың жұмыс температурасына тез шығуын қамтамасыз етіп, қыздыру фазасындағы шығарындыларды азайтады.

Автокөлік өнеркәсібі рекуперацияны қуат қондырғысының тиімділігін арттырудың жиынтық қоры ретінде қарастырады: әрбір жеке шешім аздаған пайыз береді, бірақ жылу ағындарын кешенді басқару айтарлықтай нәтиже береді және ресурсқа зиян келтірмейді.

Ауыл шаруашылығы және жылыжайлар

Жылыжай желдету жүйелерінде жылуды рекуперациялау мәңгілік мәселені шешуге көмектеседі: ылғал мен артық жылуды шығару қажет, бірақ жиналған «климатты» жоғалтпай. Бұл үшін ықшам ауа–ауа жылуалмастырғыштар қолданылады, олар бір мезгілде ауаны тазартып, жылытады және әсіресе өтпелі маусым мен қыста жылыту шығындарын азайтады.

Аграрлық салада тек ауа–ауа рекуперациясы ғана емес, ағынды судың жылуын рекуперациялау да қолданылады. Мысалы, көкөністерді немесе сүт желілерін жуғаннан кейінгі жылы су жаңа партияларды жылыту үшін пайдаланылады, бұл энергия шығынын азайтады.

Жылыжайларда осыған ұқсас қағида айналымдағы суды жылыту жүйесінде қолданылады: жылу босқа кетпей, жылыту жүйесіне қайта оралады. Бұл қыста жылыту шығынын азайтуға және өнімділікті жоғалтпай жылыжай ішіндегі климатты тұрақтандыруға мүмкіндік береді.

Жылуды рекуперациялаудың артықшылықтары

Тағам өнеркәсібіндегі жылуды рекуперациялау жүйесі энергияның 60–90%-ына дейінін қайта қайтаруға мүмкіндік береді, бұл энергия сұйық өнімдерді жылыту мен салқындату кезінде жай ғана жоғалатын еді. Сүт саласында бұл пастеризацияға арналған будың және салқындатуға арналған судың аз жұмсалуын білдіреді. Сыра қайнатуда — суслоның жылуын жаңа партияны жылыту үшін қайта пайдалану. Май-тоң май өнеркәсібінде — майды жылыту мен салқындатуға кететін шығындарды азайту.

Негізгі артықшылықтар:

• Ресурстарды үнемдеу. Буға, суға және электр энергиясына кететін шығын азаяды.
• Процестің тұрақтылығы. Жылыту мен салқындатудың тұрақты температурасы өнім сапасын жақсартады.
• Жүктемені азайту. Энергияны аз пайдалану қазандықтар мен тоңазытқыш қондырғыларына кететін капитальдық және пайдалану шығындарын төмендетеді.
• Экологиялық тиімділік. СО₂ шығарындыларының азаюы және энергия менеджменті бойынша халықаралық стандарттарға (ISO 50001) сәйкестік.

Жылуды рекуперациялау — бұл өндірістің тиімділігін арттырып, оның өзіндік құнын төмендетудің тәсілі.

Кемшіліктері мен шектеулері

Кез келген технология сияқты, жылуды рекуперациялау жүйелерінің де өз ерекшеліктері бар.

• Бастапқы инвестициялар: пластиналы жылуалмастырғыштар мен оларды технологиялық желіге біріктіру қарапайым «тікелей» жылыту және салқындату сызбаларынан қымбатырақ.
• Қызмет көрсету талаптары: гигиенаны және жылуөткізгіштік коэффициентін сақтау үшін тұрақты CIP-жуу қажет.
• Тиімділікті теңестіру: егер жүйе тоңазытқыш қондырғылары мен компрессорлардың жұмыс режимдерін ескерусіз жобаланса, нәтиже күткеннен төмен болуы мүмкін.
• Пайдалану шарттары: өнімнің тұтқырлығы мен ластану деңгейіне байланысты жылуалмастырғыштың түрі таңдалады (пластиналы, түтікті, қабық-түтікті).

Дұрыс жобалау мен техникалық қызмет көрсетусіз жылуды рекуперациялау қондырғылары тиімсіз жұмыс істеуі мүмкін, бірақ сауатты іске асырылған жағдайда бұл шектеулерді басқаруға болады.

Рекуператордың құрылысы мен жұмыс істеу принципі

Өнеркәсіптегі жылуды рекуперациялау қалай жұмыс істейтінін түсіну үшін жылуалмастырғыштың құрылысын қарастыру маңызды. Тағамдық процестердегі рекуператор — бұл «желдеткіші бар қорап» емес, әрбір бөлігі гигиенаға, тиімділікке және процестің қауіпсіздігіне жауап беретін күрделі торап.

Құрылыстық ерекшеліктері

Өнеркәсіптік жүйенің классикалық құрамына мыналар кіреді:

• Пластиналы жылуалмастырғыш — сүт, сыра, шырын үшін оңтайлы; жоғары жылуөткізгіштік коэффициентін қамтамасыз етеді.
• Түтікті немесе қабық-түтікті жылуалмастырғыш — тұтқыр өнімдерге (майлар, шәрбаттар) қолданылады, ластануға аз сезімтал.
• CIP-жүйесі — санитарлық жуу және тиімділікті сақтау үшін міндетті элемент.
• Автоматика — шығынды, қысымды, температураны бақылайды, артық қызу немесе шамадан тыс салқындауды болдырмайды.

Құрылым өнім түріне байланысты өзгереді, бірақ мақсат бір — жылуды технологиялық циклге барынша тиімді қайтару.

Өндірістік материалдар

Тағам өнеркәсібінде материалдарды таңдау өте маңызды.

• AISI 304/316L тот баспайтын болаты — сүт және сусын өндірістері үшін стандарт, коррозияға және қышқылдарға төзімді.
• Титан — агрессивті орталарда немесе тұзды ерітінділерде қолданылады.
• EPDM немесе NBR тығыздағыштар — CIP жуу ерітінділеріне және жоғары температураға төзімді.
• EHEDG стандартына сай гигиеналық орындалу — толық герметиканы және санитарлық өңдеудің жеңілдігін қамтамасыз етеді.

Материалдарды дұрыс таңдау — жылуды рекуперациялау жүйелерінің ұзақ қызмет етуі мен қауіпсіздігінің кепілі.

Дұрыс материал — бұл жылуалмасу, коррозияға төзімділік және гигиена арасындағы тепе-теңдік.

Рекуперациялық жүйені орнату

Ең жетілдірілген жылуды рекуперациялау жүйесі де жоба болмаса, тиімді жұмыс істемейді. Желдету жүйелерінде аэродинамика мен акустика есептелсе, өнеркәсіпте гидравлика, жылутехника және тоңазытқыш контурларымен байланыс есепке алынады. Сүт және сыра зауыттарында бұл — пластиналы жылуалмастырғышты, CIP-жуу жүйесін және компрессорларды қорғау автоматикасын таңдау. Тұрғын ғимараттарда — ауа өткізгіштердің трассировкасы, шу жұтқыштар және жабдыққа арналған орын таңдау.

Монтаж барлық жерде маңызды: герметикалығы, жылуоқшаулауы, дұрыс дренаж. Пластиналы кассеталар үшін еңіс бұрыштары мен оқшаулау шешуші рөл атқарады, ал роторлар үшін — техникалық қызметке қолжетімділік маңызды. Тағам өнеркәсібінде бұған қоса байпас жолдарын төсеу, ыстық сумен жабдықтау (ГВС) температурасын реттеу, сорғылар мен арматураны қорғау кіреді.

Жиі кездесетін қателіктер: герметиканың нашарлығынан ауа сору, ағындардың шатасуы, байпассыз схема, сифоны жоқ дренаж, пластиналардағы шамадан тыс ағын жылдамдығы. Мұның бәрі жүйенің тиімділігін төмендетіп, шығындарды арттырады.

Рекуператорларды пайдалану және жөндеу

Пәтерлерде бірінші қорғаныс сүзгілері ISO 16890 стандартына сай орнатылады, ал сүт өнеркәсібінде — пластиналы жылуалмастырғыштың тазалығы маңызды. Сүзгілерді ауыстыру немесе жылуалмастырғышты CIP-жуу тікелей энергия шығынымен және өнім сапасымен байланысты. Мәселе белгілері: шудың артуы, өнімділіктің төмендеуі, иістердің пайда болуы немесе салқындату температурасының төмендеуі.

Диагностикаға ағындар теңгерімін, байпас жұмысы мен жылуалмастырғыш және дренаж жағдайын тексеру кіреді. Өнеркәсіптік жүйелерде қосымша түрде сорғылар, десуперхиттерлер және ГВС температурасына реттеу бақыланады. Қызмет ету мерзімі материалдарға байланысты: тот баспайтын болат пен сапалы тығыздағыштар дұрыс күтіммен ондаған жыл қызмет етеді, ал желдеткіштер мен подшипниктер жоспарлы ауыстыруды қажет етеді.

Үй немесе бизнес үшін рекуператорды қалай таңдау керек

Таңдау әрқашан міндеттен басталады. Пәтер үшін маңыздысы: шу деңгейі, сүзгілер, байпас болуы және нақты тиімділік. Бизнесте — жылуалмастырғыш түрі, материалдардың ортаға төзімділігі, қызмет көрсету аймақтарының қолжетімділігі және тоңазытқыш жүйелерімен біріктіру. Ескі ғимараттарда жылу рекуперациясы бар жергілікті желдеткіштер немесе ықшам арналық HRV жүйелері қолданылады; тағам өнеркәсібінде — тот баспайтын болаттан жасалған AISI 316L пластиналы және түтікті жылуалмастырғыштар пайдаланылады.

Кеңес: тиімділікті тек ASHRAE/AHRI сынақтары мен ISO стандарттары бойынша растаңыз. Сонда жылу рекуперациясы жүйесі әрі үнемді, әрі қауіпсіз болады.

Teplo-Polis мамандарынан кеңестер

Егер сөз ауа–ауа рекуперациясы туралы болса (пәтерлер мен кеңселер үшін):

• тыныш жұмыс істейтін минималды нұсқадан бастаңыз — жатын бөлмеге арналған ықшам HRV немесе желдеткіш;
• шу деңгейін және байпас болуын ескеріңіз;
• құрғақ климат үшін ERV, ал медицина мекемелері үшін пластиналы жүйелерді таңдаңыз;
• тиімділікті AHRI/ASHRAE рейтингтері бойынша тексеріңіз.

Егер міндет — тағам өнеркәсібіндегі сұйық орта болса:

• материалдарға назар аударыңыз (AISI 316L, титан, EPDM тығыздағыштар);
• жабдықты таңдау сатысында-ақ CIP-жуу жүйесін жобалаңыз;
• ГВС үшін тоңазытқыш жабдықтардан жылу алуды ескеріңіз;
• температура, қысым, шығын параметрлерін журналға жазып отырыңыз, деградацияны «көзбен» емес, нақты дерекпен бақылау үшін.

Басты қағида: алдымен міндет, содан кейін модель. Сонда жылу рекуперациясы жүйесі үйде де, өндірісте де ұзақ қызмет етіп, үнемді жұмыс істейді.

Басқа желдету жүйелерімен салыстыру

Жылуды рекуперациялау классикалық шешімдерден тиімділігімен ерекшеленеді. Қарапайым приточно-сору желдету жүйесі ауа алмасуын қамтамасыз етеді, бірақ сору арқылы шығарылған барлық энергияны жоғалтады. Ал кондиционер тек температура мен ылғалдылықты басқарады, бірақ таза ауа мәселесін шешпейді. Рекуперациясы бар жүйелер осы екі тәсілді біріктіріп, энергияны үнемдейді және жайлылықты арттырады. Өнеркәсіпте де ұқсас логика қолданылады: өнімді тікелей жылыту мен салқындату көп энергия талап етеді, ал рекуперация жылуды қайта циклге енгізіп, қазандықтар мен тоңазытқыштардың жүктемесін азайтады.

Рекуперациясыз приточно-сору желдету жүйесі

Мұндай жүйе ауа алмасуын қамтамасыз етеді, бірақ сору ағынындағы барлық энергия жоғалады. Суық климатта бұл — артық жылыту шығындары, ал ыстық аймақтарда — кондиционерлерге түсетін қосымша жүктеме. Адамдар сирек болатын бөлмелер үшін бұл жеткілікті болуы мүмкін, бірақ тұрақты тұруға немесе кеңселер үшін жылуды рекуперациялау жүйесін қолдану әлдеқайда тиімді.

Өнеркәсіпте де жағдай ұқсас: егер сүтті немесе сыра сусласын рекуперациясыз жай ғана салқын сумен салқындатса, бүкіл жылу «кәрізге кетеді». Ал жылуды рекуперациялау жүйесі орнатылғанда энергияның едәуір бөлігі процесс ішінде қайта қолданылады, осылайша бу мен салқындатуға кететін шығын азаяды.

Ғимараттарда да, өндірісте де тікелей шешімдер қарапайым болғанымен, ұзақ мерзімді перспективада рекуперациямен салыстырғанда жалпы құны жағынан ұтылысқа ұшырайды.

Кондиционерлер мен климаттық жүйелерді пайдалану

Сплит-жүйелер ауаны рециркуляциялайды және ылғалдылықты ішінара басқарады, бірақ СО₂ мен иістер мәселесін шешпейді. Сондықтан кондиционерлеуді жиі жылуды рекуперациялау жүйелерімен толықтырады: компрессорларға түсетін жүктеме азаяды, ал ауаның сапасы жақсарады.

Тағам өнеркәсібінде де осындай қағида: тоңазытқыш қондырғы өздігінен тек салқындатады, бірақ конденсатордың жылуы пайдаланылмай жоғалады. Ал егер рекуперация жүйесі қосылса, бұл жылу суды немесе технологиялық ерітінділерді жылытуға жұмсалады, осылайша қазандықтардың жұмысын азайтады.

Кондиционер — температураны басқару үшін, ал жылуды рекуперациялау — энергияны үнемдеу және оны қайта пайдалану үшін арналған. Ең жоғары нәтиже осы екі жүйенің сауатты үйлесімінен алынады.

Жылуды рекуперациялау — бұл энергияны босқа шығарып жібермей, оны қайта пайдалануға мүмкіндік беретін инженерлік тәсіл. Тұрғын үйлер мен кеңселерде бұл — таза ауа, төмен төлемдер және энергия стандарттарына сәйкестік. Тағам өнеркәсібінде — сүт, сусло немесе майдың жылуын жаңа циклге қайтару және бу мен салқындатуға кететін шығындарды азайту. Екі жағдайда да нәтиже бірдей: ресурстарды үнемдеу, тұрақты жайлылық және болжауға болатын тиімділік.
