Що таке рекуперація тепла і для чого потрібні рекуператори

Рекуперація тепла — це не магія і не рекламний трюк, а цілком практична інженерна технологія, яка давно використовується в харчовій промисловості. Суть проста: в одному технологічному циклі рідину необхідно нагріти (наприклад, рослинну олію перед фільтрацією або молоко для пастеризації), а в наступному — охолодити цю ж рідину до заданої температури. Щоб не витрачати зайву енергію, застосовується система рекуперації тепла: гарячий продукт віддає частину своєї енергії холодному, і обидва потоки виходять із потрібними параметрами при мінімальних витратах.

Така схема використовується в олійно-жировій галузі, під час виробництва молока, пива, соків та інших напоїв. На рівні принципів усе просто: енергія нікуди не зникає, її можна повернути й використати повторно там, де вона потрібна. Саме тому установки рекуперації тепла стали базовим способом зниження витрат на нагрів і охолодження рідин у харчових процесах, зберігаючи якість продукції та зменшуючи собівартість.

Відмінність рекуперації від інших видів теплообміну

У харчовій промисловості важливо розрізняти кілька підходів:

• Рекуперація тепла — прямий теплообмін через стінку теплообмінника, при якому гарячий і холодний продукт рухаються назустріч або паралельно, не змішуючись.
• Регенерація — акумулювання енергії в проміжному носії (наприклад, вода або гліколь), а потім її передача іншому потоку.
• Тепловий насос — активна система, яка переносить тепло за допомогою компресора, споживає електроенергію та здатна підвищувати температуру теплоносія.

Коли що застосовувати:

• Рекуперація тепла (пластинчасті та трубчасті апарати): оптимальне рішення для молочних заводів і пивоварів, коли потрібно поєднати нагрів і охолодження однієї й тієї ж партії продукту.
• Регенеративні схеми: доцільні при роботі з проміжними рідинами та великими об’ємами.
• Теплові насоси: використовують там, де потрібно додатково підняти температуру теплоносія (наприклад, підігрів води вище 80 °C).

Рекуперація тепла — це «пасивна економія», регенерація — проміжний варіант, а теплові насоси — активний інструмент. У харчовій промисловості їх часто комбінують.

Навіщо потрібна рекуперація тепла

Головна мета — скоротити витрати енергії без компромісу щодо якості продукції. У олійно-жировій промисловості це означає менше пари та холодної води при тих самих обсягах випуску. У молочній галузі — зниження витрат на пастеризацію та охолодження молока. У пивоварінні — економія на підігріві сусла та одночасне повернення холоду для бродіння.

Практичні переваги:

• зниження витрат на пару та холодопостачання до 50%;
• скорочення розмірів котлів і холодильних установок за рахунок повернення тепла;
• підвищення стабільності температурного режиму, а отже — якості продукту;
• екологічність: менше викидів CO₂ і втрат енергії;
• відповідність міжнародним стандартам енергоменеджменту ISO 50001 і санітарним нормам EHEDG.

Рекуперація — це рідкісний випадок, коли й економіка, і комфорт, і норми «по один бік барикади». Вона не замінює грамотного проєкту, але робить його значно ефективнішим і більш передбачуваним.

Види рекуперації тепла

Класифікацій багато, але для практики харчових виробництв зручно виділити чотири основних підходи:

• прямоточна рекуперація (наскрізний теплообмін через стінку теплообмінника);
• регенеративні схеми (накопичення й віддача тепла, рідше застосовуються в харчовій промисловості);
• пластинчасті теплообмінники як наймасовіший тип для рідких середовищ;
• рекуперація тепла в промисловості — використання тепла холодильних установок, компресорів і пастеризаційних апаратів.

Розглянемо кожен підхід докладніше.

Прямоточна рекуперація

«Прямоточна» означає передачу тепла від нагрітого продукту до холодного через стінку теплообмінника без акумулювання енергії. Найчастіше це пластинчасті або трубчасті апарати, де два потоки рухаються назустріч один одному й обмінюються теплом.

Плюси:

• висока гігієнічність — продукти не змішуються, потоки розділені;
• гнучкість компонування в технологічних лініях;
• простота обслуговування (мийка CIP, контроль за ISO 11863).

Мінуси:

• ефективність нижча, ніж у складних регенеративних схем;
• необхідність регулярного санітарного миття для збереження теплопередачі.

Де застосовується:

• в олійно-жировій промисловості для нагрівання та охолодження рослинної олії;
• на молочних заводах для пастеризації та охолодження молока;
• у пивоварінні для нагрівання сусла й його подальшого охолодження.

Прямоточна рекуперація — базове рішення для рідких продуктів, коли важливі гігієна, надійність і простота.

Ротаційна (регенеративна) рекуперація

У рідких середовищах класичні роторні колеса майже не застосовуються. Але принцип регенерації відомий: енергія тимчасово накопичується в проміжному теплоносії (наприклад, у гліколевому контурі) і потім передається назад продукту.

Плюси:

• можна розносити процеси нагрівання й охолодження у часі;
• підходить для складних схем із паралельними лініями.

• можна розносити процеси нагрівання й охолодження у часі;
• підходить для складних схем із паралельними лініями.

Мінуси:

• нижча ефективність порівняно з прямими пластинчастими теплообмінниками;
• додаткові витрати на перекачування теплоносія.

Де застосовується:

• на лініях, де гарячий і холодний продукт фізично розділені (різні цехи або поверхи);
• у технологічних схемах із проміжним гліколем для охолодження напоїв або молочної продукції.

Регенерація в харчовій промисловості використовується рідше, але залишається варіантом для складних виробництв.

Пластинчасті теплообмінники

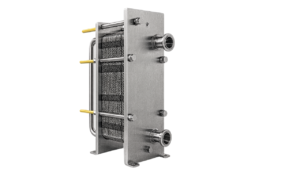

Це найпоширеніший вид установок рекуперації тепла в молочній, олійно-жировій і пивобезалкогольній промисловості. Два потоки проходять по чергуючихся каналах, розділених тонкими пластинами з нержавіючої сталі (AISI 316L), через які й відбувається теплообмін.

Переваги:

• висока ефективність (до 90% повернення енергії);
• компактність і можливість модульного нарощування;
• простота санітарного миття (CIP);
• відповідність міжнародним стандартам ISO і EHEDG.

Недоліки:

• чутливість до забруднень і твердих включень;

• необхідність регулярного миття та контролю герметичності прокладок.

Пластинчастий теплообмінник — «робоча конячка» харчових виробництв, що забезпечує оптимальний баланс ефективності та гігієни.

Рекуперація тепла в промисловості

У харчовій промисловості активно використовується рекуперація тепла холодильних установок і компресорів. Холодильні машини скидають величезну кількість тепла в конденсатори, і це тепло можна повертати в процес.

Приклади застосування:

• підігрів води для CIP-мийки на молочних заводах;
• нагрівання технологічних розчинів в олійно-жировій галузі;
• цілорічний підігрів води в пивоварних і напоївних виробництвах;
• використання тепла компресорів для обігріву приміщень або підігріву ГВП.

У низці випадків міжнародні стандарти з енергоефективності (наприклад, ISO 50001, ASHRAE 90.1) прямо рекомендують або навіть зобов’язують відбирати «надлишкове» тепло холодильного обладнання.

Промислова рекуперація — це окремий напрям, де економія енергії досягається за рахунок використання тепла, яке раніше просто викидалося в атмосферу.

Де використовується рекуперація тепла

Рекуперація тепла вже давно застосовується не лише у вентиляції будівель. У харчовій промисловості, сільському господарстві та транспорті такі системи дозволяють заощаджувати енергію на процесах, де продукти або рідини послідовно нагріваються й охолоджуються. Особливо це актуально для молока, пива, соків і рослинної олії, де технологічний цикл вимагає як високих температур, так і подальшого швидкого охолодження.

Вентиляційні системи житлових будинків

У житловому фонді частіше обговорюють вентиляцію з рекуперацією тепла, але для харчових технологій аналогічні принципи застосовуються в системах нагрівання та охолодження рідких продуктів. Тут роль «припливно-витяжної установки з рекуперацією тепла» виконує пластинчастий або трубчастий теплообмінник, де гарячий продукт віддає тепло холодному.

Приклад: у молочній галузі пастеризоване молоко охолоджують зустрічним потоком сирого молока, повертаючи до 90% енергії. Такий підхід знижує витрати на пару й холодопостачання, зберігаючи гігієну процесу відповідно до стандартів ISO і EHEDG.

Виробничі та промислові об’єкти

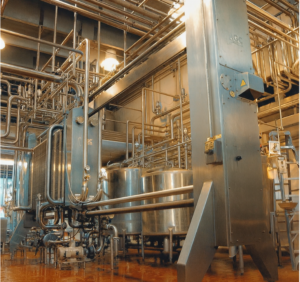

Рекуперація тепла в промисловості — це насамперед використання установок із теплообмінниками для рідких середовищ. В олійно-жировій галузі рослинну олію спочатку нагрівають до потрібної температури, а потім охолоджують перед фасуванням. Завдяки рекуперації одне й те саме тепло використовується двічі.

У пивоварінні гаряче сусло охолоджують зустрічним потоком води або нової партії сусла. При цьому рекуперація тепла холодильних установок дозволяє додатково відбирати тепло від конденсаторів компресорів для підігріву води або розчинів CIP.

Такі установки рекуперації тепла перетворюють енергетичні втрати на джерело економії та скорочують терміни окупності обладнання.

Автомобільна промисловість

У транспортній галузі рекуперацією тепла називають використання теплоти вихлопу або охолоджувальної рідини ДВЗ для живлення допоміжних систем і зменшення витрати пального. Найбільш відомі підходи:

• термоелектричні генератори на випуску,
• теплообмінники для прискореного прогріву охолоджувальної рідини та салону,
• турбокомпаунд і малі парові контури для повернення частини механічної роботи.

Дослідження показують, що термоелектричний генератор на випуску здатний віддавати сотні ват і додавати кілька відсотків до паливної економічності в їздовому циклі, а системи відбору тепла на випуску прискорюють вихід двигуна на робочий температурний режим і зменшують викиди у фазі прогріву.

Автопром розглядає рекуперацію як сукупний резерв ефективності силової установки: кожне рішення окремо дає відсотки, але саме комплексна інтеграція з керуванням тепловими потоками забезпечує помітний результат без шкоди для ресурсу.

Сільське господарство та теплиці

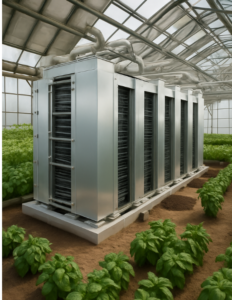

У тепличному господарстві вентиляція з рекуперацією тепла допомагає розв’язати вічну дилему: потрібно видаляти вологу та надлишкове тепло без втрати накопленого «клімату». Корисними є компактні повітря–повітря теплообмінники, які одночасно провітрюють і знижують витрати на опалення, особливо в міжсезоння та взимку.

В аграрній сфері застосовують не лише повітря–повітря рекуперацію, а й рекуперацію тепла стічних вод. Після миття овочів або молочних ліній тепла вода може підігрівати свіжі партії, зменшуючи витрати на нагрівання.

У теплицях аналогічні принципи використовують для циркуляційної води: тепло не втрачається даремно, а повертається в систему обігріву. Це дозволяє зменшити витрати на опалення в холодний сезон і стабілізувати мікроклімат у теплицях без втрати врожайності.

Переваги рекуперації тепла

Система рекуперації тепла в харчовій промисловості дозволяє повертати до 60–90% енергії, яка інакше просто втрачалася б під час нагрівання та охолодження рідких продуктів. У молочній галузі це означає менше пари для пастеризації й менше холодної води для охолодження. У пивоварінні — повторне використання тепла сусла для підігріву нової партії. В олійно-жировій промисловості — зниження витрат на підігрів і охолодження олії.

Ключові переваги:

• Економія ресурсів. Зменшення витрат на пару, воду й електроенергію.
• Стабільність процесу. Постійна температура нагрівання та охолодження покращує якість продукції.
• Зниження навантажень. Менше споживання енергії на котли й холодильні установки означає менші капітальні та експлуатаційні витрати.
• Екологічність. Скорочення викидів CO₂ і відповідність міжнародним стандартам енергоменеджменту (ISO 50001).

Рекуперація тепла — це спосіб одночасно підвищити ефективність виробництва й знизити його собівартість.

Недоліки та обмеження

Як і будь-яка технологія, системи рекуперації тепла мають свої нюанси.

• Початкові інвестиції: пластинчасті теплообмінники та інтеграція в технологічну лінію коштують дорожче за прості «прямі» схеми нагрівання й охолодження.
• Вимоги до обслуговування: регулярне CIP-миття необхідне для збереження гігієни й коефіцієнта теплопередачі.
• Баланс вигод: якщо проєктувати систему без урахування режимів роботи холодильних установок або компресорів, ефект може бути нижчим за очікуваний.
• Умови експлуатації: залежно від в’язкості продукту та його забрудненості підбирають тип теплообмінника (пластинчастий, трубчастий, кожухотрубний).

Без грамотного проєктування та сервісу установки рекуперації тепла можуть працювати неефективно, але за правильної реалізації обмеження стають керованими.

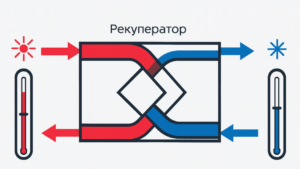

Будова та принцип роботи рекуператора

Щоб зрозуміти, як працює рекуперація тепла в промисловості, важливо розглянути будову теплообмінника. Рекуператор у харчових процесах — це не «коробка з вентилятором», а складний вузол, де кожна деталь відповідає за гігієну, ефективність і безпеку процесу.

Конструктивні особливості

Класичний склад промислової системи включає:

• Пластинчастий теплообмінник — оптимальний для молока, пива, соків; забезпечує високий коефіцієнт теплопередачі.

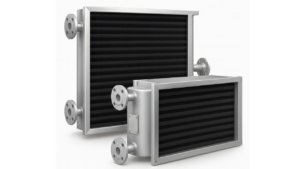

• Трубчастий або кожухотрубний теплообмінник — застосовується для в’язких продуктів (олії, сиропи), менш чутливий до забруднень.
• CIP-система — обов’язкова для санітарного миття та підтримання ефективності.
• Автоматика — контролює витрату, тиск, температуру, запобігає перегріву або переохолодженню.

Конструкція залежить від продукту, але мета одна — максимально ефективно повернути тепло в технологічний цикл.

Матеріали виготовлення

У харчовій галузі вибір матеріалів є критичним.

• Нержавіюча сталь AISI 304/316L — стандарт для молочних і напоївних виробництв, стійка до корозії та кислот.
• Титан — використовується у випадках агресивних середовищ або сольових розчинів.
• Прокладки з EPDM або NBR — стійкі до мийних розчинів CIP і високих температур.
  Гігієнічні виконання за EHEDG — забезпечують повну герметичність і легкість санітарної обробки.

Правильний вибір матеріалів — запорука довговічності та безпеки систем рекуперації тепла.

Правильний матеріал — це баланс між теплообміном, корозійною стійкістю та гігієною.

Установлення рекупераційної системи

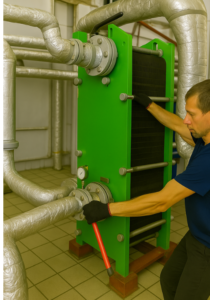

Навіть найсучасніша система рекуперації тепла не працює без проєкту. У вентиляції розраховують аеродинаміку й акустику, у промисловості — гідравліку, теплотехніку та зв’язок із холодильними контурами. На молочних і пивних заводах це вибір пластинчастого теплообмінника, CIP-мийки й автоматики захисту компресорів. У житлових об’єктах — трасування повітроводів, шумоглушення й місце для обладнання.

Монтаж важливий усюди: герметичність, теплоізоляція, правильний дренаж. Для пластинчастих касет критичні ухили й утеплення, для роторів — доступ до обслуговування. У харчовій галузі додається прокладання байпасів, регулювання температур ГВП, захист насосів і арматури. Типові помилки: підсмоктування через негерметичність, переплутані потоки, відсутність байпаса, дренаж без сифона, завищені швидкості на пластинах. Усе це знижує ефективність і підвищує витрати.

Експлуатація та обслуговування рекуператорів

У квартирах першим бар’єром служать фільтри ISO 16890, у молочній промисловості — чистота пластинчастого теплообмінника. Заміна фільтрів або CIP-миття теплообмінника безпосередньо пов’язані зі споживанням енергії та якістю продукту. Ознаки проблем: підвищення шуму, зниження продуктивності, поява запахів або зменшення температури охолодження.

Діагностика включає перевірку балансу потоків, роботи байпаса, стану теплообмінника та дренажу. У промислових системах додатково контролюють насоси, десуперхітери та регулювання за температурою ГВП. Термін служби залежить від матеріалів: нержавіюча сталь і якісні прокладки служать десятиліттями за умови правильного догляду, а вентилятори або підшипники потребують регламентної заміни.

Як обрати рекуператор для дому або бізнесу

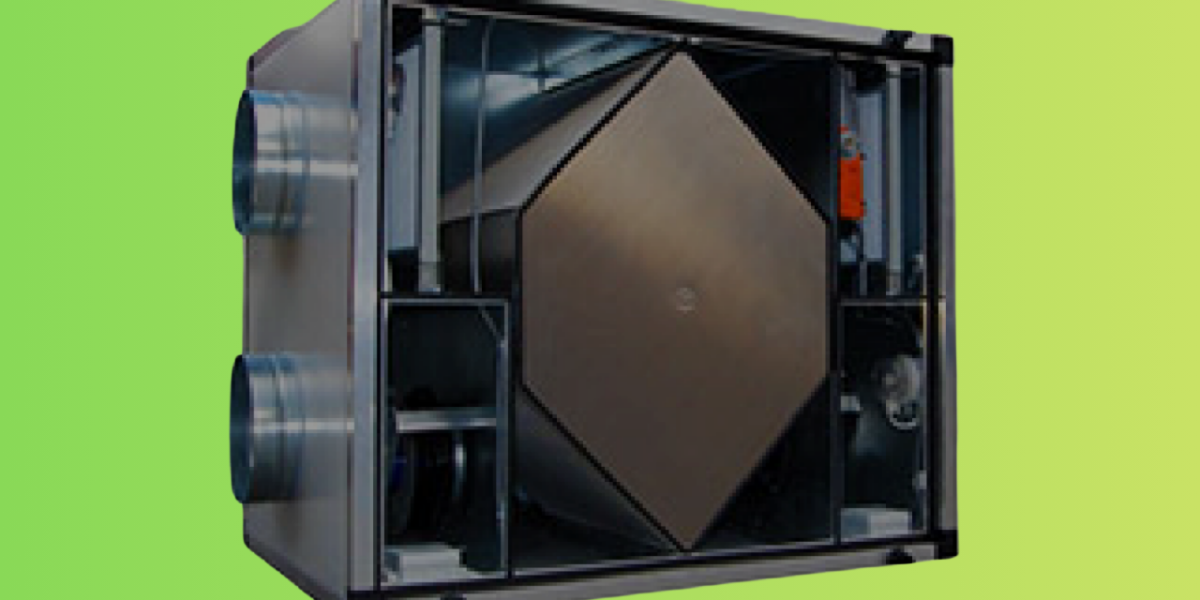

Вибір завжди починається із завдання. Для квартири важливо: шум, фільтри, наявність байпаса, реальна ефективність. Для бізнесу — тип теплообмінника, стійкість матеріалів до середовища, доступність сервісних зон та інтеграція з холодильними системами. У старому житловому фонді застосовують локальні провітрювачі з рекуперацією тепла або компактні канальні HRV; у харчовій промисловості — пластинчасті та трубчасті теплообмінники з нержавіючої сталі AISI 316L.

Порада: підтверджуйте ефективність лише за результатами випробувань ASHRAE/AHRI та стандартами ISO. Тоді система рекуперації тепла буде і економічною, і безпечною.

Поради від спеціалістів Teplo-Polis

Якщо йдеться про повітря–повітря рекуперацію в квартирах і офісах:

• починайте з тихого мінімуму — компактний HRV або провітрювач у спальні;
• враховуйте рівень шуму та наявність байпаса;
• обирайте ERV для сухого клімату, а пластини — для медичних закладів;
• перевіряйте ефективність за рейтингами AHRI/ASHRAE.

Якщо завдання — рідкі середовища в харчовій промисловості:

• звертайте увагу на матеріали (AISI 316L, титан, EPDM-прокладки);
• проєктуйте CIP-мийку відразу на етапі вибору обладнання;
• враховуйте можливість відбору тепла від холодильного обладнання для ГВП;
• фіксуйте параметри в журналі: температура, тиск, витрата — щоб бачити деградацію не «на око».

Головний принцип: спочатку завдання — потім модель. Тоді система рекуперації тепла буде довговічною та економічною і вдома, і на виробництві.

Порівняння з іншими системами вентиляції

Рекуперація тепла вигідно відрізняється від класичних рішень. Проста припливно-витяжна вентиляція підтримує повітрообмін, але втрачає всю енергію витяжки. Кондиціонер керує лише температурою й вологістю, але не забезпечує приплив свіжого повітря. Системи з рекуперацією об’єднують обидва підходи, заощаджуючи енергію та підвищуючи комфорт. У промисловості аналогічна логіка працює з рідинами: пряме нагрівання та охолодження «в лоб» витрачає багато енергії, тоді як рекуперація повертає тепло в цикл, зменшуючи навантаження на котли та холодильні машини.

Припливно-витяжна вентиляція без рекуперації

Така система забезпечує повітрообмін, але вся енергія витяжки втрачається. У холодному кліматі це додаткові витрати на опалення, у спекотному — підвищене навантаження на кондиціонери. Для приміщень із рідкісним перебуванням людей цього може бути достатньо, але для постійного проживання або офісів раціональніше використовувати систему рекуперації тепла.

Аналогічна ситуація в промисловості: якщо молоко або пивне сусло охолоджувати просто холодною водою без рекуперації, усе тепло «викидається в каналізацію». З установкою рекуперації тепла значна частина енергії повертається в процес, знижуючи витрати на пару й холодопостачання.

Як у будівлях, так і на виробництві, прямі рішення зручні, але в довгостроковій перспективі програють рекуперації за сукупною вартістю.

Використання кондиціонерів і клімат-систем

Спліт-система рециркулює повітря й частково керує вологістю, але не вирішує проблему CO₂ і запахів. Тому кондиціювання часто доповнюють центральною системою з рекуперацією тепла: навантаження на компресори зменшується, а якість повітря підвищується.

У харчовій промисловості логіка така сама: холодильна машина сама по собі лише охолоджує, але без утилізації її конденсаторне тепло втрачається. При додаванні рекуперації тепла від холодильного обладнання воно використовується для підігріву води або розчинів, зменшуючи роботу котлів.

Кондиціонер — про температуру, рекуперація тепла — про економію та повторне використання енергії. Найбільший ефект дає їх грамотне поєднання.

Рекуперація тепла — це інженерний підхід, який дозволяє використовувати енергію повторно, а не викидати її марно. У житлі й офісах це свіже повітря, менші рахунки та відповідність енергостандартам. У харчовій промисловості — повернення тепла молока, сусла або олії в новий цикл і зниження витрат на пару й холод. В обох випадках результат однаковий: економія ресурсів, стабільний комфорт і передбачувана ефективність.
